如何选择开关故障诊断工具

电器检测工具

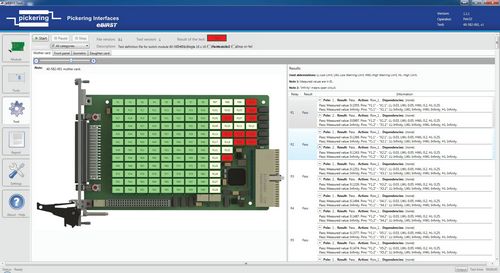

自检工具已经发生了很大的变化。Pickering在2009年发布了PXI平台的第一代包括内置继电器自检工具的矩阵模块，名字叫做BIRST(Built In Relay Self Test)。这个工具是一个非常紧凑的PXI平台的计算机附件，它允许通过软件来检测在矩阵中的每个通道的阻抗，是通过不断的测试来完成的，往往是几个毫欧级的分辨率。每一个继电器都可以检测，如果有焊接短路或者是开路的继电器都可以快速地被找到，软件的分辨能力允许连接变量的变化。每一个独立的故障继电器都可以被快速地定位。下面是BIRST的用户界面：



用户需要做的是断开PXI模块，然后打开pickering提供的程序。测试的过程是很快的，每一个继电器大概就需要几十毫秒的时间。然后，软件会用图表来显示检测的结果，上面就是矩阵模块的形状，并且突出故障的继电器(如下图的红色标注的部分)，这就方便用户快速地找到继电器的位置，并进行更换。


BIRST工具解决了老式的自检工具和继电器次数统计软件的缺点。它允许用户在没有额外的费用的情况下，快速地找到大量的继电器中的已经损坏的继电器，这可以避免不必要的拆卸或者关闭系统。这个工具也可以在继电器还没有损坏之前，通过检测到它的高阻抗，从而提前进行更换，这样对系统来说是一件好事。

BIRST工具同时支持系统级的测试检测，在运行系统级的测试的时候，可以集中精力与电缆和开关系统的测试。

五、BIRST数据表

用户关心的是怎么样将这个工具的结果跟数据表联系起来。BIRST通过不同的路径来检测故障，有些用户会用到仪表板。这些路径一般拥有比用户本身使用的线缆长度更长的长度，同时也包含了更多的继电器，所以阻抗往往会表现得非常的高。

另外，数据表中制定的路径的阻抗是生产过程中的焊接点的阻抗。跟随着继电器的使用，阻抗会变大，这些也受开关位置和开关类型的影响的，所以，当阻抗变化很大的时候，也就说明了开关已经步入了生命周期的晚期了。

六、使用范围

为什么BIRST只能用在矩阵上呢?因为它依靠的是两端连接(四端，用于双刀开关系统中)到系统中，是通过完整的路径来进行判断的。这个是一个复杂的过程，因为它要求这个工具通过仅有的这几个连接端来判断矩阵中的故障。一些隔离开关将会使得部分开关不能被检测到，这个时候就需要外接设备。配置别的矩阵的时候，由于会需要增加别的开关，也就会增加了一些问题。
在2015年，一种外部的测试工具叫eBIRST发布了，支持更多的矩阵面板，并且还支持非矩阵的模块，如通用的开关模块等。

七、BIRST解决方案

BIRST是在2009年发布的新一代的自检工具，它支持矩阵模块，这些矩阵模块的特点是拥有很多的继电器，有些拥有高达4406个继电器。升级版的是在后缀有一个大写的A字母，而且在未来，大部分的电流矩阵开关也将可以在BIRST中使用，而且不会增加额外的费用，因为旧版的工具可以作为赠品赠送。

在支持BIRST的产品中，它们说明书中会有BIRST的标志的。如下所示：



综上所述，可以看出BIRST作为一种开关模块的内置继电器自主检测工具，大大地提高了系统的自我检测能力，同时减少了故障排除的时间，提高了用户的使用效率，相信未来将会有更多的用户会用上这个工具的。
