煤炭产量远程监测装置的设计与应用

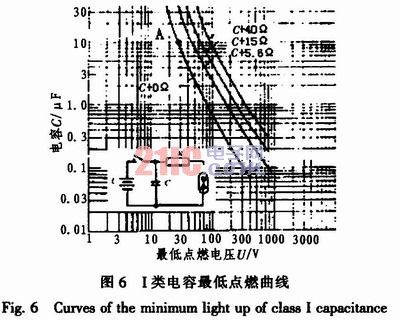

计算得到的安全系数5．6大于国标规定的ib级安全系数1．5(ib级安全系数是指正常工作和施加产生最不利条件的非计数故障时，安全系统最低为1．5)。

3．2．2 本安系统设计要求

产量监测装置经过国家防爆检验机构特定的电路分析测试认证后，得到本安型分站的本安参数为：Ui=5．8 V，Ii=1．4 A，Li=O，Ci= 40μF。传输接口的本安参数为：Uo=5．8 V，Io=165．0 mA，Lo=20 mH，Co=94 μF(如图7所示)。本安分站和传输接口之间的传输电缆分布参数为R≤45Ω／km，C≤0．06 μF／km，L≤0．8 mH／km。装置中传输电缆最长能达到20 km。所以电缆最大允许分布电容Cc=1．2 μF，电缆最大允许分布电感Lc=16 mH。符合本安防爆性能要求的Uo≤Ui、Io≤Ii、Po≤Pi、Co≥Ci+Cc、Lo≥Li+Lc的要求。

3．3 隔爆技术

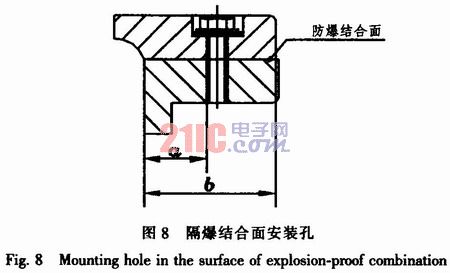

隔爆外壳的作用是在内部气体爆炸时能够将能量限制在内部，而不传递到壳体外部。所以型式检验时对隔爆箱的结合面有严格的要求。该装置中的隔爆兼本安型电源箱采用的是孔位于外壳的外侧的样式，如图8所示，图8中a为孔与外壳的内侧之间的距离；b为防爆接合面的宽度。按照GB3836．2中的规定，应符合当b＜12．55 mm时，a≥6 mm；当12．5 mm≤b≤25 mm时，a≥8 mm；当b≥25 mm时，a≥9 mm的要求。在实际应用中，采用b=25 mm，a=11 mm符合要求，通过内部点燃不传爆试验检验。

4 结束语

煤炭产量监测装置将相关信号采集、远程传输以及防爆技术应用到电路和外壳设计当中。经过国家安全生产检验中心的检验，在实现煤炭产量监测性能的同时能够有效防爆。该装置具有安全可靠，性能稳定等优点，在实际应用中，有效提高了煤炭监管人员的工作效率。
