SX1231：低功耗UHF RF收发器解决方案

Semtech 公司的SX1231是一款高集成度RF收发器，能够在很宽的频率范围内运行，包括433MHz、868MHz和915MHz免许可证ISM（工业、科技和医疗）频段。其高集成度架构将外部元件数量降至最低水平，同时还保持了最高的设计灵活性。所有主要的RF通信参数都是可编程的，大多数可动态设定。SX1231提供了可编程窄带和宽带通信模式的独特优势，而无需修改外部元件。SX1231针对低功耗进行了优化，同时还提供了高RF输出功率和通道化操作。TrueRF™技术实现了低成本外部元件数量（消除了SAW滤波器），同时仍然符合ETSI和FCC规范的要求。

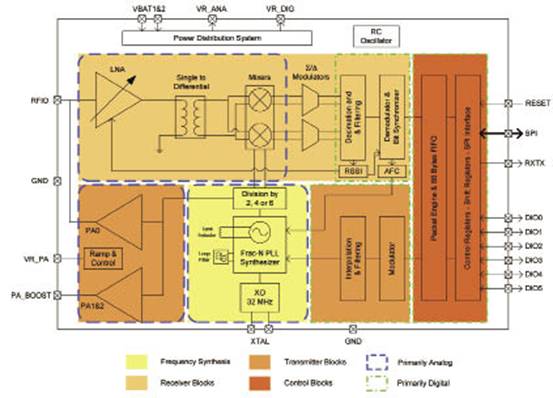

图1 SX1231简化方框图

图2 SX1231接收器方框图

SX1231的主要特性

• 高灵敏度：低至-120dBm（在1.2kbps下）

• 高选择性：16抽头FIR通路滤波器

• 防弹前端：IIP3 = -18dBm、IIP2 =

+35dBm、80dB阻塞免疫度、无图像频率响应

• 小电流：Rx = 16mA、100nA寄存器保存

• 可编程Pout：-18 dBm~+17dBm（在1dB步内）

• 随着芯片电压的变化，RF性能保持不变

• FSK位速率高达300kb/s

• 分辨率为61Hz的、全面集成的合成器

• FSK、GFSK、MSK、GMSK和OOK调制

• 内置式位同步器，进行时钟恢复

• 输入同步字识别

• 115dB+动态范围RSSI

• 利用超高速AFC实现自动RF感应

• 带有CRC、AES-128加密和66字节FIFO的信息包引擎

• 内置式温度传感器和电池电量低指示器

图3 SX1231发送器方框图

图4 SX1231应用电路图

SX1231的应用

• 自动读表

• 无线传感器网络

• 家庭和建筑物自动化

• 无线告警和安全系统

• 工业监视和控制
