串联反馈型晶体管稳压电路解析分析方法研究

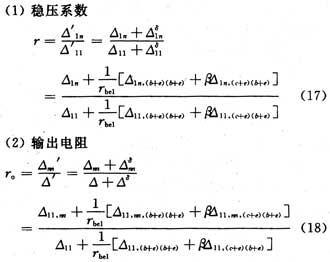

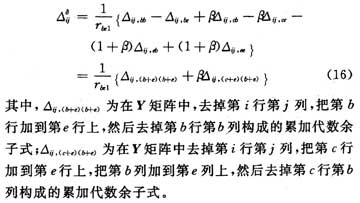

有了式(16)，可以得到更换晶体管之后对稳压电源性能指标造成的影响：

3.2  电路结构的改变对稳压电源性能指标的影响

为了改善电子电路的性能，可能需要添加一条支路，或者把原有的某条支路改变接点的位置，或者插入某个环节。或者将两个节点短路等，这都使得电路结构发生一定的变化。这种变化不仅改变了导纳矩阵中元素的位置，甚至会扩大或缩小导纳矩阵的阶数。为了方便分析问题，假设放大电路的节点数不变，从而研究电路结构发生某种变化对稳压电源性能指标产生的影响。

3.2.1 在不同节点处加接电容对纹波系数的影响

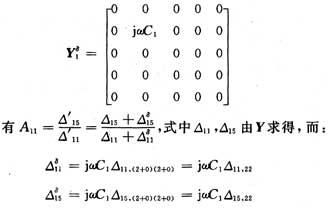

对于图1所示的串联反馈型晶体管稳压电路，为了减小纹波系数，常采用对地跨接一个大电容的方法来实现。至于这个电容的容值有多大，接在哪个节点上，我们要经过理论计算和实际物理实验加以验证并得到确定。下面针对此电路，求解在不同的节点处跨接相同电容的情况下的纹波系数的解析式。 (1)在i=2，k=0处跨接电容C1，此时附加矩阵为：

其中，△11，22为在Y中去掉第1行第1列，第2行第2列剩下的代数余子式；△15，22为在Y中去掉第1行第5列，第2行第2列剩下的代数余子式。由此，可求得在节点2对地加入电容C1后的纹波系数：

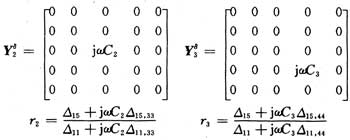

(2)在i=3，k=0处跨接电容C2与在i=4，k=0处跨接电容C3。此时，附加矩阵分别为：

比较3种情况下的纹波系数，选择值较小的哪种即可。

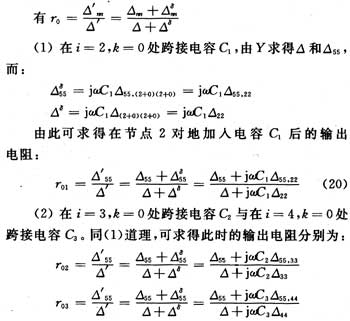

3.2.2 在不同节点处加接电容对输出电阻的影响

比较3种情况下的输出电阻，选择值较小的那种即可。
