模数转换器(ADC)噪声
有时候模数转换器(ADC)数据手册以Vrms或VP-P的形式提供噪声特性,但大多数情况下,该特性用噪声相对于ADC最大满量程的关系来表示,规定为信噪比(SNR)。数据手册中的噪声指标,偶尔也包括失真特性及信纳比。紧急情况下,可以使用文中提供的理想公式,但这是理论限值,永远比实际值要好。

这里的公式显示ADC的SNR数值与Vrms数值之间的换算关系,以便比较ADC与放大器的噪声。有一点必须注意,要确保使用ADC最大输入范围内的均方根噪声。
峰峰值噪声和RMS噪声
峰峰值噪声Vrms指波形中波峰与波谷点之间的距离,它仅取决于两个点,有利也有弊。有利的一面是非常容易计算,只需将最大点减去最小点;不利的一面是复验性不强,不太精确。噪声是一个随机过程,因此,这种测量实际上依赖于噪声波形的极值。采集数据的时间越长,则越有可能获得极值。均方根值噪声使用波形中的所有点,比峰峰值噪声精确得多,测量的点越多,均方根数值越精确。不利的一面是,由于要使用所有点,因此计算时间较长。
关于峰峰值和均方根值测量有一点需要注意,它们会随带宽发生较大变化,对于同一放大器,带宽越低,噪声也越低。图4清楚显示了这一点。实验中,我们测量了仪表放大器AD8222在多个不同带宽时的噪声,可以清楚的看到带宽对于噪声的影响之大。带宽每提高十倍,噪声增加三倍。由于这些测量依赖于带宽,因此有几点需要注意:首先,需要了解电路的带宽特性,需要确保测量仪器的带宽高于电路的带宽,只有这样,才能获得精确的读数。此外,使用数字万用表时,规定均方根值噪声或峰峰值噪声时,同时必须明确特定的带宽。对于绝大多数数据手册,带宽为0.1Hz至10Hz频带。

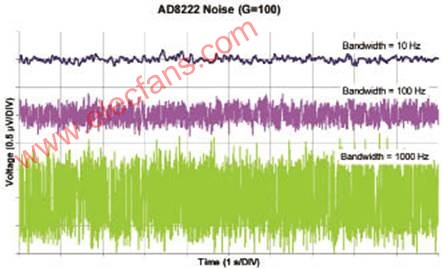

图4 AD8222在多个不同带宽时的噪声
频谱密度图使均方根测量更进一步,它实际上是将噪声测量分为不同的区间,这样便可以明确哪些频率具有较多的噪声成分。图5来自AD8295数据手册,显示了许多测量的平均组合值。由于频谱密度图将测量分为许多区间,因此需要大量的数据才能获得一张清晰的图。

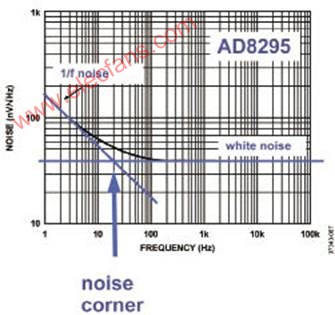

图5 AD8295的频谱密度图
在较低频率时,大多数放大器的噪声曲线会斜升,噪声密度与频率成反比,因此将它称为1/f噪声。如果沿1/f斜率画一条直线,与水平噪声线相交,就可以得到1/f转折频率。
噪声计算
噪声的加法规则为噪声的平方和,假设噪声源不相关,这一假设在绝大多数情况下是成立的,噪声的乘法和除法规则与一般信号相同。
第一,在噪声计算时,有几点需要注意:室温下,1kΩ电阻对应于
的噪声,这一速算公式可以方便地应用于其他电阻值,只需乘以电阻的平方根。
第二,在对信号源求和时,可以忽略较小的项。噪声加法规则为平方和,如果一个噪声信号只有主导噪声信号的1/5,则其贡献的额外噪声只有1/25。
第三点是对第一点的扩展,如果第一增益级的增益足够大,则可以忽略其后的一切噪声。
低噪声系统的设计技巧
低噪声系统设计的第一个窍门是在前级应用中尽可能多的增益,图6显示的是一个放大器前端的两个例子,增益为10。可以看出,将所有增益应用于第一级,比将增益分布于两级要好得多。请注意,有时最佳带宽性能的要求可能与最佳噪声性能的要求相冲突。对于带宽,我们希望每个增益级具有近似的增益,而对于噪声,我们则希望第一级具有全部的增益。

图6 放大器前端
第二个窍门是注意源阻抗。这样做有两个原因:第一,源阻抗越大,则系统噪声越大;第二,放大器必须与源阻抗匹配良好,如果源阻抗较高,电流噪声噪声特性可能比电压噪声特性更重要。
第三个窍门是要注意反馈电阻,如果选择超低噪声运算放大器,却使用很大的反馈电阻,则不可能实现低噪声电路,在同相(图7)或反相配置中,注意反馈电阻相当于折合到输出端的噪声源。而其他电阻则相当于输入端的电压源,更准确的说,是反相配置输入端的电压源。前文已经谈到,设计低噪声系统时,第一级应用有高增益,这种情况下Rg噪声占主导地位。

图7 同相运算放大器的噪声模型
问答选编
问: 放大器的内部噪音如何进行精确测量?它和哪些因素有关?在测试时需要注意那些问题?
答:对于放大器的噪声的测量,一般来讲就是把放大器的输入接0,输出经过一个低通滤波器,然后用高精度的ADC来采样做FFT,或者用示波器看输出的情况。
问:在判断放大器的性能时,主要应参考哪儿个噪声参数呢?
答:要考虑传感器、电阻、放大器和ADC的各个噪音参数。
问:用运放设计放大器时,如何估算其输入输出阻抗?
答:通常,对于运放器件,我们认为其输入阻抗无穷大,输出阻抗为0(可以参考具体型号的数据手册来查询具体的数值)。所以电路的输入输出阻抗可以基于这个条件来计算。
问:如何降低器件的内部噪声以及削弱外部噪声?
答:器件的内部噪声改变不了,可以通过选择外部的带宽来限制外部的噪声。
问:LC电路滤波与运算放大器电路滤波各有什么特点,各用在哪些场合?
答: LC滤波简单,但是滤波的效果不如有源的那么理想。而且有源滤波可以对信号同时进行放大,而无源的做不到这点。
问:ADC的量化噪音如何考虑?
答:量化噪声是理论上存在的,是无法去除的,这也是理论信噪比6.02N+1.76的来源。
问:如何测量噪声才最准确,不会引入测量噪声呢?
答:如果想得到最准确的噪音,要利用均方根值测量方法。这样的方法会将所有的噪音都计算在内,但是缺点是测量时间较长,数据量大。
问:如何通过单点接地或者多点接地来消除噪声,它们有什么区别?
答:单点接地指的是只在芯片电源脚处将地接在一块,这是为了防止数字电源的地回流影响模拟电路的地,也会用在模拟数字芯片在一块板子上的情况下,因为两个地必须最终连在一起,所以一般选在模拟和数字地的交界处。多点接地指的是芯片的接地脚应采用就近接地,不需要引很长的线再接到地上。
问:A/D转换器的模拟地和数字地如何分割才能更好的降低噪声?
答:关于模拟地与数字地是否需要分割的问题,业界没有定论。有的就是一个地平面,有的则分为两个区域在ADC下面用短线连接,方法多样。要注意模拟和数字部分器件尽量分开,保持一定距离,模拟信号和数字信号不要交叉走线,电源的滤波电容要尽量靠近芯片。
有时候模数转换器(ADC)数据手册以Vrms或VP-P的形式提供噪声特性,但大多数情况下,该特性用噪声相对于ADC最大满量程的关系来表示,规定为信噪比(SNR)。数据手册中的噪声指标,偶尔也包括失真特性及信纳比。紧急情况下,可以使用文中提供的理想公式,但这是理论限值,永远比实际值要好。

这里的公式显示ADC的SNR数值与Vrms数值之间的换算关系,以便比较ADC与放大器的噪声。有一点必须注意,要确保使用ADC最大输入范围内的均方根噪声。
峰峰值噪声和RMS噪声
峰峰值噪声Vrms指波形中波峰与波谷点之间的距离,它仅取决于两个点,有利也有弊。有利的一面是非常容易计算,只需将最大点减去最小点;不利的一面是复验性不强,不太精确。噪声是一个随机过程,因此,这种测量实际上依赖于噪声波形的极值。采集数据的时间越长,则越有可能获得极值。均方根值噪声使用波形中的所有点,比峰峰值噪声精确得多,测量的点越多,均方根数值越精确。不利的一面是,由于要使用所有点,因此计算时间较长。
关于峰峰值和均方根值测量有一点需要注意,它们会随带宽发生较大变化,对于同一放大器,带宽越低,噪声也越低。图4清楚显示了这一点。实验中,我们测量了仪表放大器AD8222在多个不同带宽时的噪声,可以清楚的看到带宽对于噪声的影响之大。带宽每提高十倍,噪声增加三倍。由于这些测量依赖于带宽,因此有几点需要注意:首先,需要了解电路的带宽特性,需要确保测量仪器的带宽高于电路的带宽,只有这样,才能获得精确的读数。此外,使用数字万用表时,规定均方根值噪声或峰峰值噪声时,同时必须明确特定的带宽。对于绝大多数数据手册,带宽为0.1Hz至10Hz频带。

图4 AD8222在多个不同带宽时的噪声
频谱密度图使均方根测量更进一步,它实际上是将噪声测量分为不同的区间,这样便可以明确哪些频率具有较多的噪声成分。图5来自AD8295数据手册,显示了许多测量的平均组合值。由于频谱密度图将测量分为许多区间,因此需要大量的数据才能获得一张清晰的图。

图5 AD8295的频谱密度图
在较低频率时,大多数放大器的噪声曲线会斜升,噪声密度与频率成反比,因此将它称为1/f噪声。如果沿1/f斜率画一条直线,与水平噪声线相交,就可以得到1/f转折频率。
噪声计算
噪声的加法规则为噪声的平方和,假设噪声源不相关,这一假设在绝大多数情况下是成立的,噪声的乘法和除法规则与一般信号相同。
第一,在噪声计算时,有几点需要注意:室温下,1kΩ电阻对应于
的噪声,这一速算公式可以方便地应用于其他电阻值,只需乘以电阻的平方根。第二,在对信号源求和时,可以忽略较小的项。噪声加法规则为平方和,如果一个噪声信号只有主导噪声信号的1/5,则其贡献的额外噪声只有1/25。
第三点是对第一点的扩展,如果第一增益级的增益足够大,则可以忽略其后的一切噪声。
低噪声系统的设计技巧
低噪声系统设计的第一个窍门是在前级应用中尽可能多的增益,图6显示的是一个放大器前端的两个例子,增益为10。可以看出,将所有增益应用于第一级,比将增益分布于两级要好得多。请注意,有时最佳带宽性能的要求可能与最佳噪声性能的要求相冲突。对于带宽,我们希望每个增益级具有近似的增益,而对于噪声,我们则希望第一级具有全部的增益。

图6 放大器前端
第二个窍门是注意源阻抗。这样做有两个原因:第一,源阻抗越大,则系统噪声越大;第二,放大器必须与源阻抗匹配良好,如果源阻抗较高,电流噪声噪声特性可能比电压噪声特性更重要。
第三个窍门是要注意反馈电阻,如果选择超低噪声运算放大器,却使用很大的反馈电阻,则不可能实现低噪声电路,在同相(图7)或反相配置中,注意反馈电阻相当于折合到输出端的噪声源。而其他电阻则相当于输入端的电压源,更准确的说,是反相配置输入端的电压源。前文已经谈到,设计低噪声系统时,第一级应用有高增益,这种情况下Rg噪声占主导地位。

图7 同相运算放大器的噪声模型
问答选编
问: 放大器的内部噪音如何进行精确测量?它和哪些因素有关?在测试时需要注意那些问题?
答:对于放大器的噪声的测量,一般来讲就是把放大器的输入接0,输出经过一个低通滤波器,然后用高精度的ADC来采样做FFT,或者用示波器看输出的情况。
问:在判断放大器的性能时,主要应参考哪儿个噪声参数呢?
答:要考虑传感器、电阻、放大器和ADC的各个噪音参数。
问:用运放设计放大器时,如何估算其输入输出阻抗?
答:通常,对于运放器件,我们认为其输入阻抗无穷大,输出阻抗为0(可以参考具体型号的数据手册来查询具体的数值)。所以电路的输入输出阻抗可以基于这个条件来计算。
问:如何降低器件的内部噪声以及削弱外部噪声?
答:器件的内部噪声改变不了,可以通过选择外部的带宽来限制外部的噪声。
问:LC电路滤波与运算放大器电路滤波各有什么特点,各用在哪些场合?
答: LC滤波简单,但是滤波的效果不如有源的那么理想。而且有源滤波可以对信号同时进行放大,而无源的做不到这点。
问:ADC的量化噪音如何考虑?
答:量化噪声是理论上存在的,是无法去除的,这也是理论信噪比6.02N+1.76的来源。
问:如何测量噪声才最准确,不会引入测量噪声呢?
答:如果想得到最准确的噪音,要利用均方根值测量方法。这样的方法会将所有的噪音都计算在内,但是缺点是测量时间较长,数据量大。
问:如何通过单点接地或者多点接地来消除噪声,它们有什么区别?
答:单点接地指的是只在芯片电源脚处将地接在一块,这是为了防止数字电源的地回流影响模拟电路的地,也会用在模拟数字芯片在一块板子上的情况下,因为两个地必须最终连在一起,所以一般选在模拟和数字地的交界处。多点接地指的是芯片的接地脚应采用就近接地,不需要引很长的线再接到地上。
问:A/D转换器的模拟地和数字地如何分割才能更好的降低噪声?
答:关于模拟地与数字地是否需要分割的问题,业界没有定论。有的就是一个地平面,有的则分为两个区域在ADC下面用短线连接,方法多样。要注意模拟和数字部分器件尽量分开,保持一定距离,模拟信号和数字信号不要交叉走线,电源的滤波电容要尽量靠近芯片。
