用于Sigma-Delta调制器的低电压跨导运算放大器

3 仿真结果与分析

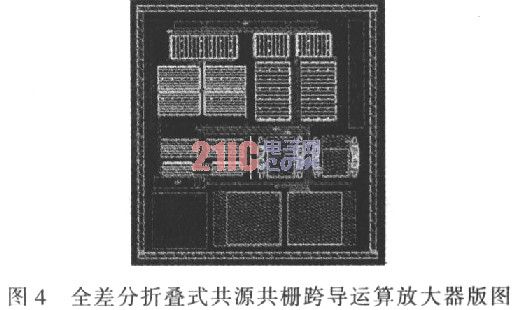

基于SMIC 0．18μm PDK设计了全差分折叠式共源共栅跨导运算放大器，并完成了版图设计，如图4所示。

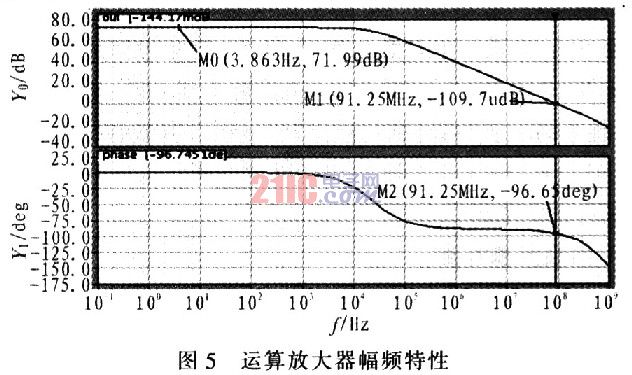

通过Spectre对该运放进行仿真分析，在工作温度为27℃，工作电压为1．8V，负载电容为5 pF的条件下，得到的幅频特性曲线如图5所示。直流增益为72dB、单位增益带宽为91．06 MHz，相位裕度为83．4°，电路达到稳定状态。

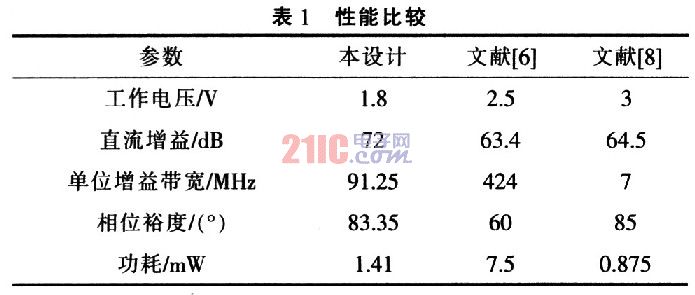

表l对采用相同电路结构的文献，文献和本设计进行性能比较。可见该设计具有良好的综合性能。



4 结论

基于SIMC O．18μm CMOS混合信号工艺制程设计的用于Sigma-Delta调制器的全差分折叠式共源共栅跨导运算放大器，通过对电路参数的优化，无需增加电路的复杂度，在1．8 V的低压供电环境下取得良好的综合性能，完全满足Sigma-Delta调制器实际应用需要。
