MSC.Software虚拟仿真技术在电子行业中的应用

时间：10-27 来源：互联网点击：

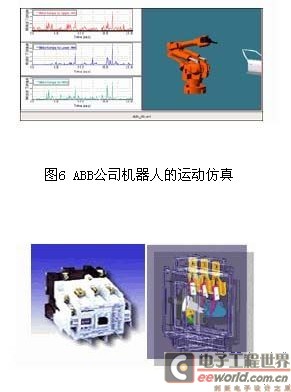

图7三菱电器开关的作动仿真

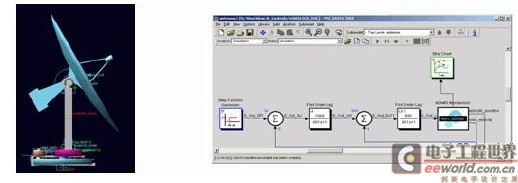

MSC.Easy5+MSC.ADAMS+MSC.Nastran实现了完美的控制－液压－运动－结构联合仿真系统，MSC.Software是目前世界上唯一一家可以全部提供雷达天线系统全面仿真分析软件的公司。图8为某雷达天线系统的MSC.ADAMS和MSC.EASY5联合仿真过程。图9表示利用MSC.Nastran和MSC.ADAMS对某卫星天线进行联合动力仿真的过程。

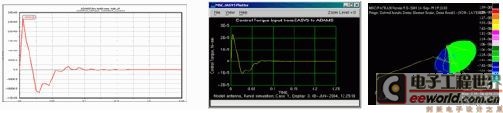

图9卫星通讯天线的结构和动力响应分析

5）MSC.Fatiuge在电子行业疲劳分析中的应用

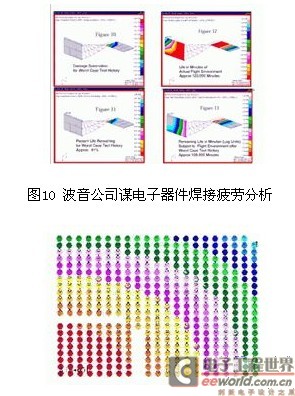

MSC.Fatigue是MSC.Software公司与英国谢非尔德nCode国际公司（nCode International）紧密合作的基础上发展起来的高级疲劳分析软件，能够很好预测于电子产品的结构、热疲劳寿命。目前，绝大部分涉及疲劳分析的用户都采用MSC.Fatigue软件进行分析。图10为波音公司使用MSC.Fatigue软件对某电子器件进行焊接疲劳分析，图11则为某电路板的焊点疲劳寿命分析。

图11电路板焊点疲劳寿命分析

6）MSC.Actran在电子行业振动噪音分析中的应用

MSC.Actran是振动噪声分析的专用工具，是集有限元与无限元于一体的声学分析软件。可求解声音的辐射、衍射、散射、导向传播、封闭声场、吸收、隔音、传输、衰减等，声源模型不仅包括经典的声单极、双极、点或离散载荷以及强迫运动等，也包括高级物理激励模型，如紊流边界层或散射声场等。能够很好的为雷达、电机、音响、耳机等各种机械电子产品的振动噪声分析提供解决方案。图11显示了对扬声器进行声场分析的模型和结果。

四、MSC.Software在电子行业中解决方案的发展与前景展望

MSC.Software对电子行业不同领域的问题都提出了相应的解决方案，我们可以针对不同性质的问题，在产品群中选择最为适当的软件进行分析。然而，科技在进步，人们对仿真分析也提出了越来越高的要求，人们已不仅仅需要“能够”提供解决方案，而且要求能更有效、更便捷、更经济地解决问题。针对这种需求，MSC.Software力求创新，努力寻求解决方案，而且卓有成效。例如：为了满足仿真流程自动化、标准化的需求，MSC.Software推出了仿真流程的数据管理平台—MSC.SimManager，有效地克服了“仿真信息孤岛”，在集成CAX系统且内嵌行业标准和专家经验的基础上，形成支撑创新研发的知识库；为了解决复杂的、交叉学科的问题，MSC.Software推出了新一代的企业级工程分析多学科仿真系统—MDNASTRAN，它集成了MSC.Software产品群中绝大部分软件的所有优势功能，使得用户使用单一的数据模型，就能完全解决工程内和跨工程学科的问题，包括分析链和多学科耦合问题，极大地减少了人为错误，极大地提高了工作效率，必将带来明显的经济效益。

我们相信，有着40多年有限元分析软件的开发经验，有着广大的在军工、电子及相关行业从事过多年仿真分析的高级专家的支持与指导，有着广大用户群的支持与帮助，MSC.Software在电子行业中，乃至在全行业的解决方案一定会变得越来越完美！
