基于Delphi的DDS可视化新型任意信号发生器
时间：10-26
来源：互联网
点击：
1 引言
随着微电子技术的迅速发展，DDS技术得到了广泛的应用，市场上有很多高性能多功能的DDS专用器件，但其工作方式和控制方式固定，一般用户很难按自己的要求获得相应的波形。同时任意波的输入方式目前都只限于时域，无法实现电子、通信等领域的科研与教学中所需频域参数定义的波形。本文介绍一种基于DDS的可视化信号发生器，它高精度地生成双通道±8 V、0．01 Hz～10 MHz正弦波等常规波形。还可产生数码流、调制信号、随机噪声、扫频信号及时域或频域自定义波等信号，信号参数均步进在线可调，由USB1．1与Delphi7．0完成与PC连机时的接口及图形操作界面设计，TFT实现单机工作时的图形操作界面，实验表明该设计是行之有效的。
2 系统设计

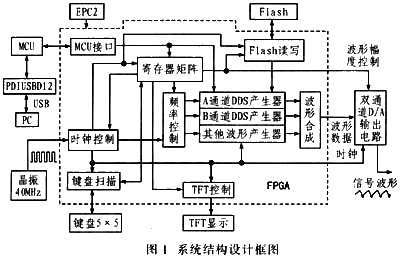

系统结构框图如图1所示，其中用Delphi来开发图形上位机软件；PDIUSBD12为USB控制器，MCU实现系统智能控制和数值运算，FPGA为系统数字载体，内建DDS、MCU接口、时钟控制、Flash读写、键盘扫描和TFT控制等模块。设计双路D／A输出通道，通过调节DAC参考电压提高小信号幅度分辨率，系统既可由上位机软件控制实现信号源功能，也可通过触摸按键和TFT图形液晶显示器智能实现便携式任意源功能。
[/table][table]
设计中取系统时标信号频率为fr=100 MHz，输出信号每一周期由N个取样点构成，取样周期为Tr=(1／fr)，则输出信号的频率为fo=fr/N，设合成信号初相为ψ0，相位累加器位数为x=32，存储器位数为y=10，则
其中，f0min为合成器最低输出频率，△f为频率分辨率，设输出频率控制字为k，则：
nψ=ψ02x／2πk为初相量化值，最小相移、占空比的最小值和分辨率分别为：
当x-y＞4时，正弦输出相位截断噪声的信噪比SNRP=6．02y-3．992=68．24dB[1，3]，可见相位截断后仍有较高的信躁比，幅度噪声的信噪比SNRE=6．02y+20lgr，其中r为输出波形与满刻度的峰-峰值之比，取r=1，则SNRE=72．2 dB[3，4]。
3 FPGA与分段时标设计
FPGA设计原理如图2所示。DDSA、DDSB均是双通道DDS产生模块，内部由32位累加器和波形存储器RAM组成，累加器在累加时钟的控制下对频率控制字k进行累加，其结果作为波形存储器RAM的地址来读出RAM中波形数值。波形存储器RAM为双口RAM，既可在读信号、读地址的配合下进行RAM的读操作。也可在写信号、写地址和数据输入信号的配合下进行写操作，更换波形数据见图3。双通道设计为互相调制提供了方便。波形存储器RAM为双口RAM，在进行波形切换时，由MCU控制FPGA启动Flash读写单元，以10 MHz的速度从外部的Flash中读取4 096个波形数据到双口RAM中。
接口模块(interface)主要输出8位DB、24位AB、256个片选信号、读/写控制信号，寻址能力达16 MB。Reg_array是寄存器矩阵，实现MCU对FPGA及系统的控制．主要储存时钟分频系数CLK_div[63．．0]，双通道幅度控制字V[31．．0]、Flash的地址、数据和控制信号REGF[63．．0]等。Ping_lv是频率控制模块，完成调频、扫频、频率控制功能，输出DDS信号产生单元所需的频率控制字KA[31．．0]和KB[31．．0]，由频率字选择模块、调频模块、扫频模块组成。
任意波形产生时，先将从计算机采集到的波形数据量化编码后通过USB下载到Flash存储器，从Flash中读取数据到双口RAM中。这样既能快速地产生任意波形．又能使任意波形在脱离计算机后还能继续使用。系统Flash容量为2 MB，分为32页，除了存储常规的6种波形外，还能储存26个任意波形。
DC可产生方波、数据流等其他波形，he．chen主要完成信号的合成功能，包括模拟调幅、随机信号、ASK、FSK等。Clcok时钟控制单元在CLK_div[63．．0]和REGC[63．．0]的控制下对外部40 MHz时钟进行倍频和分频，输出系统所需时钟。tft是TFT显示控制单元，采用查找表结构进行单色显示。输出直接接到TFT屏的三原色数据DR[5．．0]、DG[5．．0]、DB[5..0]，和时序控制信号VS、HS、TFTCLK、REN等，实现波形菜单与图形界面显示。Keysan是键盘扫描单元，自建键盘扫描时序，输出行列矩阵式键盘行列扫描信号，能自动进行键值识别、键码锁存keyvalue[7．．0]，并产生中断信号int0。Flash控制模块采用NOR Flash方式，读操作与普通RAM一样，但写操作时要先擦除并输入命令后才能读写。为此设计给MCU提供与RAM一样的操作接口，同时在系统进行波形切换时．能自动地从外部Flash波形存储器中读取4 096个波形数据到DDS单元中．进行波形数据的改写。
根据DDS原理。在较低的频率段，由式(2)可知频率控制字k减小，在对其进行量化时，势必加大了量化误差，故降低了信号的时域精度，
为此，在低频段可由式(1)通过减小fr来降低f0min，提高k以提高信号的时域精度，可以采用分频的方法，即在不同的频率段采用不同的时标时钟fr来解决这个问题，分段时标见表1。
