AGC环路的实现方法

1 概述

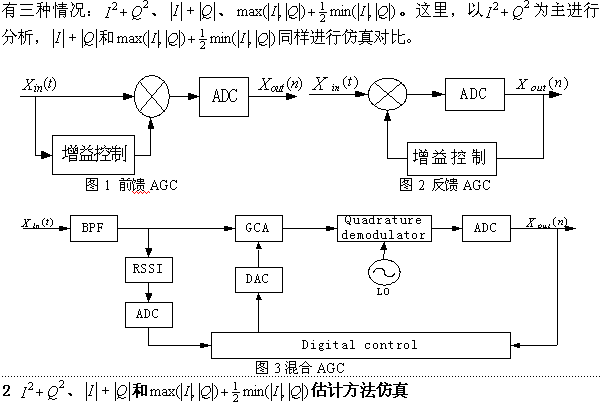

AGC电路在接收机中经常用到，也很重要。但是概括起来只有模拟AGC和数字AGC电路。AGC环路可以放在模拟与数字电路之间，增益控制算法在数字部分来实现，合适的增益设置反馈给模拟可变增益放大器（VGA）。AGC电路的实现有前馈、反馈和混合环路等三种，分别如图1、2、3所示。前馈AGC收敛速度比反馈AGC要快，但是一般不是很稳定。混合AGC可以克服前馈AGC和反馈AGC两者的缺点，尤其适合在快速衰落信道中，由于受到体积、成本、功耗和复杂度等因素的影响，所以，在实际中应用不是很广。为了决定合适的增益，就要求对接受的信号幅度进行估计，
