AD9786型DAC在8通道阵列信号模拟器中的应用

4 在8通道阵列信号发生器中的应用

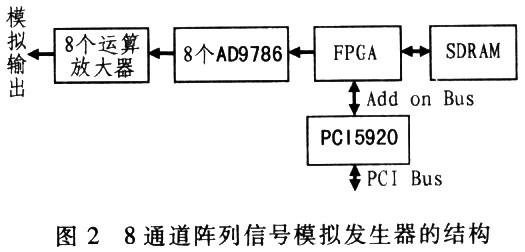

实际设计中需要模拟的是8路的阵列信号。根据设计需要，在本阵列信号模拟发生器电路中使用了8个工作在Modulator Slave模式下的AD9786， 同时使用1个Xilinx公司的Spartan IIE FPGA作 为主模式器件。在系统中，主机负责模拟并产生65 536点的周期通信基带信号数据。FPGA主要负责与PCI桥路PCI5920的接口通信以读取主机的命令和来自主机的通信基带信号数据，并将所读取的数据存储在模拟器上的大容量SDRAM中。当系统工作时，FPGA将SDRAM中存储的数据输入到 AD9786并提供1个MODCIJK时钟作为AD9786 的调制同步时钟，同时它还负责对AD9786的控制模式寄存器进行配置。AD9786工作在8x内插模式下，使用80MHz的DACCLK差分时钟，通过设置 MODADJ来改变调制相位，通过DATAADJ来改变数据锁定的时刻以保证多路输人数据之间的同步关系。8通道阵列信号模拟发生器结构框图如图2 所示。



笔者用AD9786设计的多通道阵列信号产生器利用了AD9786高精度、高速、直接中频调制等特性，实践证明能够很好的模拟空间阵列信号，具有较高的精度，较好的灵活性和可靠性。
