AD9856型上变频器在雷达回波模拟器中的应用

3.2 AD9856串口操作

同步串口包括CS、SYNC I/O、SCLK、SDIO和SDO 5条信号线。其中，CS为低有效串口使能信号；SYNC I/O为串口同步恢复信号，当串口失去同步后，可在SYNC I/O上加1个正脉冲使串口恢复初始状态；SCLK为串口的数据时钟信号；SDIO为双向数据线，当串口置于双线(SCLK和SDIO)方式时，SDIO为双向数据线。当置于3线(SCLK、SDIO和SDO)模式时．其输出功能由SDO替代。对串口的操作有严格的时序要求，1个串口通信周期为指令周期和数据读写周期。在初始状态，串口等候SCLK(上的8个上升沿指示的8bit指令，然后进行由指令设定的1-4个字节的数据读写，读串口由SCLK下降沿指示，而写串口由SCLK上升沿指示。完成后又等待下1个周期的到来。

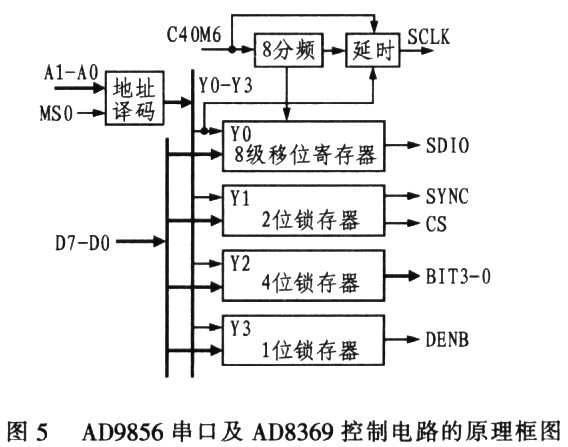

根据串口写时序要求设计控制电路，在FPGA中实现AD9856的串口操作，对AD8369的控制也在此电路中实现。控制电路的原理框图如图5所示。



用FPGA将DSP输出的并行指令变换为串行，指令的转换时必须注意以下几点：

(1)串口支持MSB在前和LSB在前二种格式，通过寄存器O的第6位设置，并且对该位的设置是立即有效的。即如果当前操作对该位进行修改，则下1个字节的传输就会采用新的格式。

(2)对多字节传输的通信周期，如果MSB在前，寄存器地址递减；如果LSB在前，寄存器地址递增。

(3)外部控制器必须与AD9856同步，如果失去同步。可由SYNC I/O重新产生同步，不必对这个电路进行复位。

通过AD9856的串口设置好工作参数后，TS101以DMA方式将正交的I和Q2路数据交替送入AD9856得到正交上变频后的模拟信号。

4 结束语

本系统利用AD9856实现正交上变频，模拟了雷达回波波形，达到了预期的技术指标，在实际工程中运行良好。此外，此系统还可以产生通信中常用的2ASK、2FSK和2PSK等信号，试验证明其效果良好。
