电压关断型缓冲电路分析及设计方法

RCD Clamp电路参数选择及相关波形图

经计算得出：CC=815.87pF;RC=300.19k?实际中选取CC=1nF，Rc分别选取270k郊?00k剑?⑶曳直鹪谟蠷CD Clamp及无RCD Clamp下对比两者的实际效果。

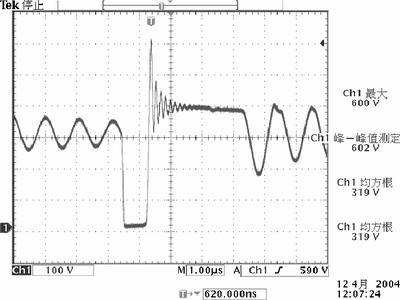

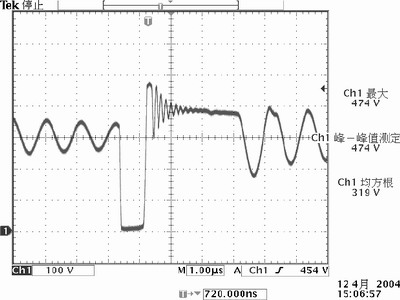

图6为不加Clamp电路时开关管电压波形VDS，其端电压已超过600V；图7为Clamp电路中选取RC=270k剑珻C=1nF，端电压为474V。



图6 无Clamp 时的波形



图7 Clamp：270k+1nF的波形

可见，采用Clamp电路并选取利用公式计算出的数值，可使开关管端电压VDS有效地钳位到合适的电压水平，为实际所用。

结语

通过适当选取RCD Snubber 的电路参数，可有效地改善开关管的开关轨迹，降低其关断电压的上升速率，可以转移开关管的损耗至Snubber电路的电阻上，提高开关管的工作可靠性，同时改善电路的高频电磁干扰，但Snubber电路基本上不会提高整机的工作效率。

反激式变换器在开关管关断时，存在很高的电压尖峰，通过适当选取RCD Clamp的电路参数，可以对开关管实现电压钳位，避免因过高的电压尖峰使开关管受损。但是，因Clamp电路消耗了变压器漏感上的能量，从而在一定程度上影响了整机的工作效率。
