一种多行频高清晰准备电视的设计方法

⑷ 视频和行、场处理采用微科公司的SDA9380芯片，它适用于行频为15~19KHz或31~38KHz的彩色电视机，内部集成了高性能的偏转控制器和RGB视频处理器。偏转部分包含直流耦合场锯齿波输出级，行（EW）光栅校正电路和行驱动电路，所有可调节输出参量都由I_C总线控制。输入信号为行同步HSYNC和场同步VSYNC，其中HSYNC信号作为内部时钟系统的基准。RGB处理器有两个YUV/RGB输入端和一个RGB输入端。其YUV/RGB信号输入接口支持1080I 50Hz 28.125KHz和1080I 60Hz 33.75KHz两种高清晰模式。RGB输出级有两个控制环，场收缩模块能截止电平和对白电平具有停止功能。整个Y信号输出以及相对于该信号的RGB输出是可调延时的，并能满足扫描速度调制电路的需要。

软件总体设计

整体概述

A、实时控制系统的设计思想，每个模块分时占用系统资源，使得每个模块都可以(实时)运行；

B、使用C语言设计，便于移植和维护；

C、模块化的程序结构，便于组装/拆卸和维护；

D、模块之间的接口参数一般采用全局变量，相当于在内存中分配给每个模块以固定的数据区，每个模块在运行时无须开辟临时数据区，方便数据交换而不影响单独的模块实时运行；

E、硬件一级互连采用I2C总线，包括MCU解码器、声音处理器、高频头、存储器等，其它的控制接口采用普通I/O或PWM端口。

CPU采用Micronas的SDA55XX系列，具有如下特性：

●8位CPU内核 ，最大33.33MHZ的内部时钟；

●0.360us的指令周期；

●128个外部堆栈存储空间；

●8个16位的指针寄存器；

●4路6位精度的AD转换口；

●看门狗,两路14位或6路8位PWM输出，两个16位定时器；

●多功能定时器，6路外部中断，支持遥控预处理。

软件开发工具

●辅助工具：Micronas 提供的绘图工具TeDiPro；

●调试工具：Micronas提供的调试工具 KscWin；

●编译工具：KellC512.0。

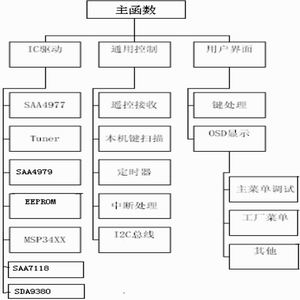

整个软件主要划分为几个主要模块，如图3所示。

● 主函数模块在main() 主函数中通过顺序查询的方式对下面各个模块进行调用；

● IC 驱动模块通过I_C 总线对 SAA4979、SAA4977、SDA9380、高频头调谐器、EEPROM、SAA7118、MSP3463G进行初始化处理和控制；

● 通用控制模块；

● 用户界面模块。

图3 软件模块图
