高效率LTE小蜂窝基站天线设计

时间:10-14 来源:互联网 点击:
本文小结

本文介绍的虚拟软件设计方法提供了一种“第一遍就正确”的匹配电路设计流程,与传统方法相比它具有更高的效率和成本效益,为天线设计师提供了天线频率调谐的量化指南,可确保他们设计出更高质量的产品。Pulse公司为LTE小蜂窝基站设计的创新性双馈线单辐射器孔径耦合片状天线就是应用这种方法的一个极好例子。

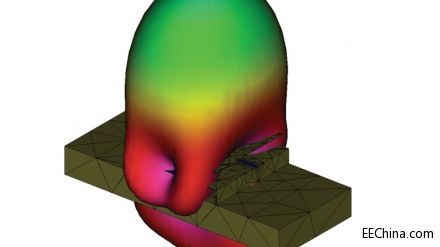

图15:端口1的总体辐射图案。

关于作者

Kimmo Honkanen,Pulse Electronics公司射频工程师

Kimmo Honkanen 2006年毕业于科亚尼理工学院通信与传输专业,拥有信息科技学士学位。他在位于芬兰比克希市的Pulse Electronics公司已经做了5年的射频工程师。

Jussi Rahola,Optenni公司管理总监

Jussi Rahola在1996年获得了芬兰阿尔托大学数字数学专业的博士学位。他以前曾就职于芬兰科技信息中心和芬兰的诺基亚研究中心。2009年至今他一直担任Optenni有限公司的管理总监,专门从事Optenni Lab匹配电路优化软件的开发。

Jaakko Juntunen博士,AWR欧洲公司电磁应用部门负责人

Jaakko Juntunen在1995年获得赫尔辛基大学数学和应用物理的硕士学位,并在2001年拿到博士学位,曾发表过一篇研究有限差时域(FDTD)方法的论文。
