基于光纤通道的IEEE1394光信号传输系统设计

　　1)FC-1层功能单元包括8b/10b编码/解码模块和D/K类型指示模块。
　　2)FC-2层功能单元包括数据接收模块，发送模块及系统配置模块。
　　3)IEEE1394到FC的数据帧映射模块(协议转换)是FPGA设计的核心部分。该部分能够完成对信号源发出的IEEE1394数据帧到FC协议的数据帧的映射工作，即将IEEE1394数据帧转换为FC帧格式。同时能从接收到的FC数据帧还原出IEEE1394数据帧。
　　4)FPGA片内的发送(TX)部分和接收(RX)部分均加入了数字时钟管理(DCM)和分频器模块，DCM可以使时钟信号通过时钟树达到各个片内寄存器，以减小片内时钟信号的抖动和延时，提高系统运行速率。
　　此外，为了方便在没有外接IEEE1394信号源的情况下对FPGA内部的功能模块进行调试，在FPGA的TX前通过采用线性反馈移位寄存器IP核构建了一个伪随机序列发生器，可以用来模拟IEEE1394数据源，并通过1个二选一选择器实现外部输入信号与内部伪随机序列的选择功能。

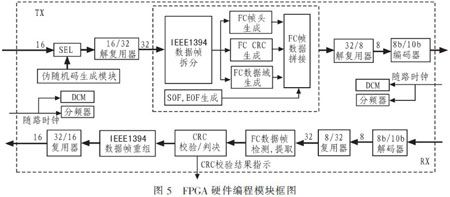

　　FPGA内部的工作过程说明如下：IEEE1394数据从16：32解复用器输出之后，进入IEEE1394数据拆分模块，产生对应于FC数据帧的SOF、DATA、CRC、EOF的数据段，生成符合FC帧格式的数据。在这之后，32：8复用模块将32bit并行输入的数据复用成8bit并行输出的数据。随后进入8b/10b编码模块，完成8b/10b的编码工作并以10bit位宽，106.25MHz的速率送入VSC7145串并/并串芯片，最后以1.0625Gbs的速率输出到SFP光收发模块，由光收发模块将电信号调制成光信号输出。
　　在RX接收部分，由光收发模块还原成的电信号通过VSC7145串并/并串芯片后以10bit的并行数据形式输入到FPGA中，由8b/10b解码器解码，输出8bit并行数据(在解码过程中，解码器可以通过判断码流的极性来判别是否在传输过程中出现误码)。8b/10b解码输出后的数据通过1个8：32解复用模块解复用成32bit的并行数据，并行支路速率为26.5625MHz，随后32位并行数据通过FC帧检测提取模块，生成标识信号随路输出。在CRC校验/判决模块中，数据通过CRC位运算反映是否出现误码，并给出指示。在这之后，FC数据帧重组为IEEE1394数据帧，最后经由32：16复用模块将32bit并行IEEE1394帧数据重新复用成16bit并行数据，与53.12MHz的随路信号一同送出FPGA芯片。
　　3 FPGA功能验证
　　本设计已在Xilinx Spartan3系列的Xc3s200中实现，并在Xilinx ISE 7.1仿真环境下进行了功能和时序仿真验证。采用伪随机序列发生器生成的伪随机代码模拟IEEE1394数据源，设定每1000Byte为一个数据包包长。
　　3.1 功能仿真结果

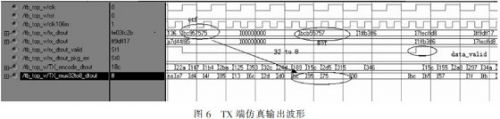

　　1)在发送端，IEEE1394数据包被拆封，重组成FC数据帧，并由8b/10b编码器编码后输出，如图6中仿真波形tx_dtout，和TX_encode_ dtout所示。

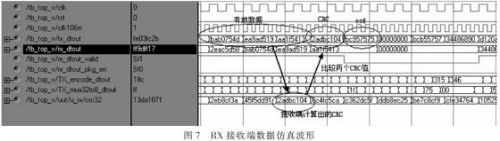

　　2)在接收端，FC帧结构被正确检测并提取，在CRC校验正确后重组成IEEE1394数据帧格式输出，如图7中仿真波形tx_dtout，crc32及rx_dtout所示。

　　经仿真测试，FPGA实现IEEE1394到FC数据帧格式的映射功能，各模块均正常工作，数据通信良好，无丢包现象。
　　3.2 时序仿真结果

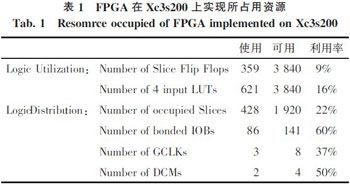

　　该设计在Xc3s200上实现后，FPGA所使用的资源如表1所示，整个系统资源占用率较低，最高运行速率能达到135.245MHz，满足106.25MHz的片上最高运行速率要求，设计达到了预期结果。

　　4 结束语
　　光纤通道具有支持多种上层传输协议的优点，本文在已有工作的基础上，利用FPAG，对所提出的IEEE1394到光纤通道的协议映射方案进行了硬件设计，通过FPGA功能仿真及时序仿真验证了所提方案的可行性。利用此FPGA协议转换模块，本文还设计了基于FC的IEEE1394光信号传输系统，给出了具体的硬件设计方案。目前，此系统的主要调试工作已完成，后续的工作将通过系统传输实验，对系统性能进行分析研究。
