GSM调制解调器集成传感器节点简化无线数据采集

完整的系统实施

一个传感器节点包含一个模拟信号链，还需要大量的数字外围接口。每个传感器节点可能要连接到不同类型的传感器，这就需要接口和I/O的灵活性。单个节点的可编程性在一个成功的传感器网络实现中起着至关重要的作用。

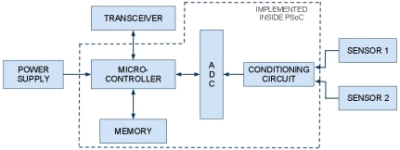

图3：使用PSoC实现传感器节点的框图

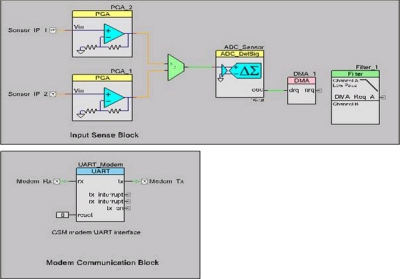

图4：使用PSoC实现传感器节点的内部设计

赛普拉斯的PSoC混合信号可编程控制器可以提供模拟和数字系统，其可配置成为每个节点所需的功能。这就不需要为不同类型的传感器配备专门的硬件。这种片上系统(SoC)微控制器还可以只用一颗芯片就可处理传感器节点所需的所有任务，其包括ADC，DAC，PGA，比较器，放大器，数字滤波功能，DMA，LCD控制器，等等。

使用SoC的系统设计可以快速设计和频繁改变来配合传感器节点的定制。PSoC睡眠方式有很低的功耗，非常适合这类应用。
