基于电力线通信的家庭网络智能控制技术

3 智能家居系统的PLC局端

PLC局端的作用：家电设备(如空调等)或安防控制没备可以通过PLC局端从电力线接收控制信息和反馈状态信息，实现与PLC主控终端的通信；通过PLC主控终端和借助Modem，就可以实现智能家电的远程监控和安防控制。计算机也可以通过这种方式实现上网。

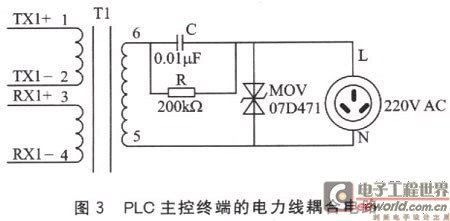

PLC局端电路包括PLC局端通信接口电路和电力线耦合电路。电力线耦合电路如图3所示，PLC局端通信接口电路的结构如图4所示。图中INT52OO工作在PHY模式，微处理器用S3C2510A。PLC主控终端通过Modem获取Internet远程控制信息后，通过电力线发送给PLC局端；PLC局端首先对耦合电路接收到的控制信息进行滤波，再经过INT5200进行增益调整、解调等处理后，通过MII接口将信息发送给S3C2510A；S3C2510A分析控制信息码，并根据控制信息码的内容，与智能家电的通信接口进行通信。

这样，就可以实现智能家电的远程控制。同理，智能家电电可以将状态信息反馈给远程用户。由于家电设备的控制系统存在差异性，不同家电设备的PLC局端实现方法略有不同，主要体现在家电设备控制单元与S3C2510A的通信接口和控制协议上。家电设备控制单元可以通过串口或其他总线与S3C2510A进行通信。目前国家还未正式出台这方面的通信标准，采用什么样的具体接口和协议必须与家电设备生产厂商保持一致。同理，安防控制设备也可以通过上述方法，将家里的安防状态信息反馈给远程用户。远程用户也可以控制安防控制设备，进行相关安防控制。
