基于CPCI总线的多网口卡设计

3 以太网接口

本网卡使用4片INTEL82551、4片EEPROM93C46和4片PE68515实现4路以太网网络接口。INTEL82551是Intel公司的一款高集成的以太网控制器，其主要功能是实现以太网帧的收发。它集成了10Base-T／lOOBase-TMAC控制器和10Base-T／100Base-TPHY控制器，支持数据的全双工或半双工传输，支持自动协商，支持10／100Mb／s传输速率，支持流控机制。

3．1 INTEL82551与PCI桥的接口设计

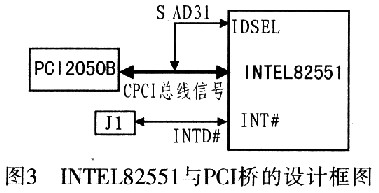

每片INTEL82551的CPCI总线信号连接到PCI2050B的从侧，应特别注意的是信号IDSEL和INT#根据表1一一对应，否则模块插到系统槽上，系统不能正确驱动模块。其中1路器件的电路连接，如图3所示。器件的IDSEL连接到S_AD31上，则器件的中断INT#连接到J1的INTD#上。



3．2 Intel82551与传输介质接口

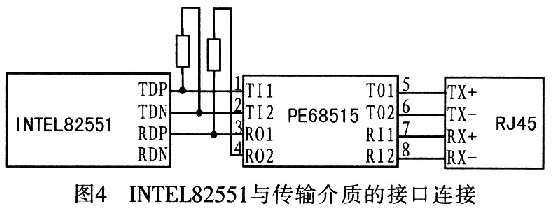

使用4片PE68515和4个RJ-45实现传输介质接口。每一路接口电路连接，如图4所示。



3．3 网卡调试

PCB电装完后，检查各器件及其他电路是否有虚焊，网卡插于CPCI机箱插槽，在系统设备管理器中可看到模块属性，如IDSEL连接AD31，则属性为PCISLOTl(PCI总线N，设备15，功能O)(N为总线编号)。用EEUPDATE对网卡配置后，模块可正常收发数据。

4 结束语

本四网口模块符合PCI2．2规范，已成功应用于3UCPCI机箱的Windows平台。根据需要可扩展为八网口的CPCI卡，此系列基于CPCI多网口卡，可广泛用于各类测试设备、有线通信等领域。
