基于TRF7960的多协议射频读卡器设计

2 读卡器的软件设计

设计好硬件平台之后，就需要设计系统的软件模块。在软件模块设计中STCllF32XE单片机和TRF7960之间的模拟通信是最关键的一步，因为只有打通了底层通信的关键环节，STCllF32XE才能进一步通过控制TRF7960实现读／写卡的基本操作。为了实现这一步，首先要弄清楚 TRF7960的读写时序。

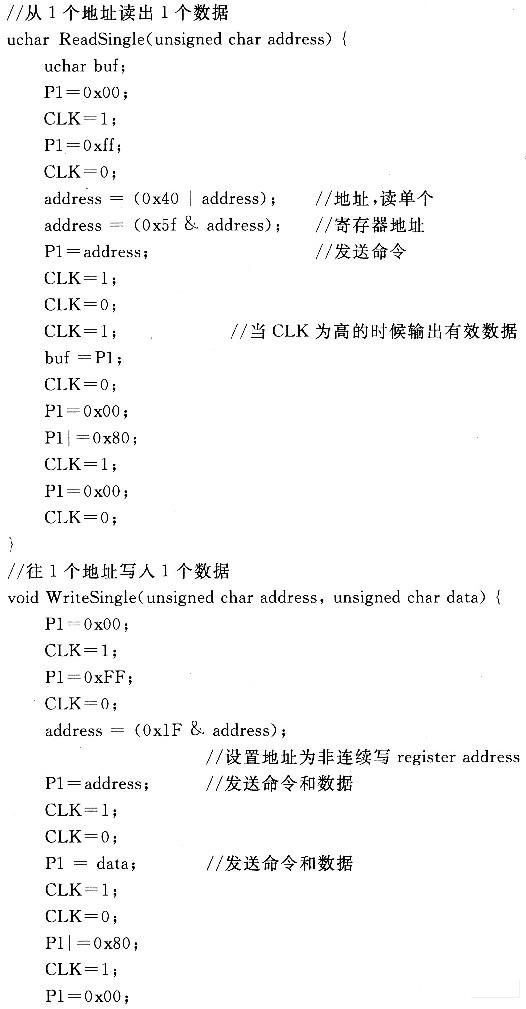

起始条件是CLK为高，然后先发送8位地址，再发送数据。发送格式在时钟的下降沿进行发送，当CLK为高时，在A／D有1个下降沿，表示结束。根据该时序图可以写出STCllF32XE单片机从TRF7960读／写1个字节的C语言实现代码：



STCllF32XE单片机主要就是通过调用这两个最基本的函数来实现对TRF7960进行复杂的读／写控制的。采用模拟总线通信方式的最大好处就是用C语言写的代码很容易移植到不支持总线扩展的各种单片机上，增加了软件模块的可复用性和可移植性。

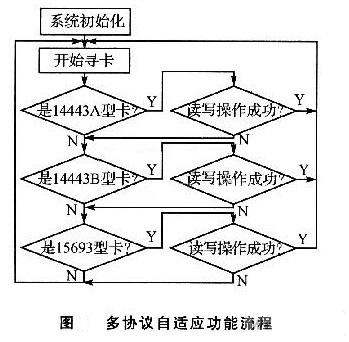

打通了底层通信的关键环节之后，就可以一步一步地编写调试各个软件模块。图3是读卡器多协议自适应功能软件模块流程。



3 结论

本文采用宏晶公司的高速、低价位单片机和TI公司的TRF7960多协议读卡芯片以及相应的外围电路设计出了非接触式的射频读卡器，设计按照 ISO／IEC 14443A／B和ISO／IEC 15693多协议标准，完成了系统的硬件电路搭建和系统软件的设计工作。经实际使用证明，该读卡器工作稳定，抗干扰能力强，性价比高，操作灵活、方便，产品具有很强的的市场竞争力，投入使用将会产生较好的经济效益。
