3．3 语音电路

在语音控制与语音录放电路中采用ISD1110芯片制作数字录音器件，该语音芯片是美国ISD公司的ISD系列单片语音录放集成电路的一种。它采用直接模拟量存储技术，将每个采样值直接存储在片内的快速闪存中，能较好的保留模拟量中的有效成分，音质较好，该器件采用CMOS工艺制造，片内含时钟、话筒运放、自动增益控制、噪声滤波、平滑滤波和扬声器放大器。最小的语音录放系统仅由一个话筒、喇叭和几个电阻电容、按键组成。目前在语音录放设计中应用十分广泛。

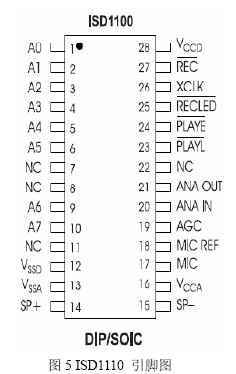

ISD1110引脚排列如图5所示。各引脚功能如下：

A0~A7 地址输入/模式控制；

VSSA、VSSD 模拟地和数字地；

SP+、SP- 扬声器输出的正负端；

VCCA、VCCD 模拟和数字电源正端；

MIC 话筒输入端；

MIC REF话筒输入参考端；

AGC 自动增益控制；

ANA IN、ANA OUT 模拟输入输出；

/REC 录音低电平有效；

/PLAYL 电平触发放音；

/PLAYE边沿触发放音；

XCLK 外部时钟；

/RECLED 录音指示。

4 软件设计

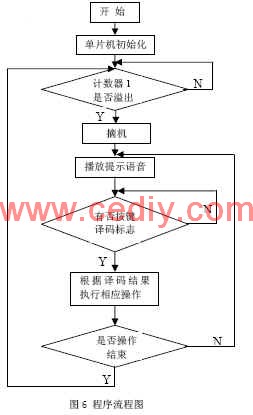

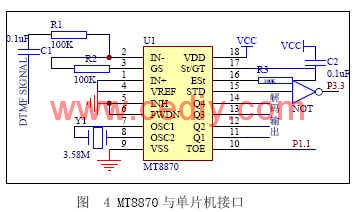

系统程序采用C51编写，用高级语言开发单片机系统，具有开发周期短，软件可移植性强等优点。系统程序设计主要分两部分，一部分是系统对振铃信号进行计数，当计数值达到预设值时输出控制信号模拟接通电话；另一部分就是对电话按键的解码，实现相应的操作。系统程序流程图如图6。

5 结语

嵌入式电话遥控作为一种较新的课题与常规的遥控方式相比，显示出很大的优越性，它不需要专门的布线，不占用无线电频率资源，同时可以利用现有的成熟的电话网络实现跨省市的远程控制。

本文所介绍的基于电话网的嵌入式远程控制器，工作可靠，制造成本低，应用对象不受限制，具有广泛的实用性和推广价值。
