多总线UART芯片在嵌入式系统中的应用

在嵌入式系统中的应用

VK系列UART器件的在嵌入式产品中的应用领域包括：多串口服务器/多串口卡，工业/自动化现场RS-485控制，使用CDMA/GPRS MODEM的无线数据传输，车载信息平台/车载GPS定位系统，远传自动抄表(AMR)系统，税控POS/银行终端等金融机具，DSP数据采集和传输系统等。其应用实例如下：

1. 在税控POS中的应用

税控POS机是一个控制密集形的嵌入式系统，需要控制大量外设。其基本配置要求的串口打印机、MODEM、RS-485网络接口，以及税控IC卡(异步卡)都工作在基于UART的串行通信方式。同时，大量的外设如密码键盘、条码扫描器、条码称、接触IC卡/非接触IC卡读卡器、磁卡读卡器、串口显示屏等设备都是通过RS-232串口与POS机相连。

采用VK32xx系列UART器件可以根据MCU/CPU的接口特性，选择SPI/8位并行总线/UART进行灵活的UART串口扩展。该方案与采用目前GPIO来模拟串口的方案相比，占用CPU的I/O和资源都很少，即使普通的8位MCU也可以胜任。同时，扩展的子串口都是标准的硬件UART，使得数据传输也更加可靠。

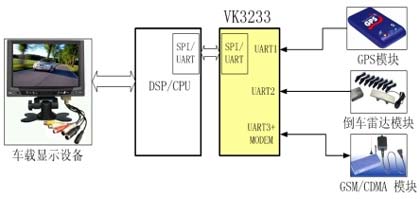

图4：VK3233在嵌入式车载信息平台设计中的应用。

2. 在远程自动抄表系统中的应用

如图3所示，远传自动抄表系统由远传表和集中抄表器以及MODEM等部分组成。

在远传表中，应用VK3212双串口扩展IC将单片机的一个UART扩展成两个UART，扩展出来的两个串口UART1和UART2分别接RS-485/M-BUS接口和红外接口。VK3212的UART1设置为RS-485自动收发和RS-485网络模式，可以无需MCU的控制，自动完成RS-485/M-BUS的数据自动收发和自动网络地址识别。VK3212的UART2设置为红外模式，用于连接远传表的红外设置窗口。

在集中抄表器中，用一片SPI接口的4通道UART器件VK3234将扩展出4个子串口UART，MCU通过SPI总线与VK3234相连。VK3234的子串口UART设置为RS-485自动收发模式，每个子通道UART控制的RS-485/MBUS收发器通过RS-485/M-BUS总线连接最多250个远传表。一个基于VK3234的集中抄表器可以实现最多1,000个远传表的数据读取。

由于是通过SPI接口扩展的串口，集中抄表器单片机自身的串口可以连接PSTN/GSM MODEM将集抄数据传给远程服务器。

3. 在嵌入式车载信息平台中的应用

VK3233主接口有SPI和UART两种接口可以选择。嵌入式平台中的DSP/CPU通过SPI/UART接口与VK3233相连，VK3233扩展出来的三个子串口分别连接GPS模块、倒车雷达模块和GSM/CDMA模块，MODEM控制线连接GSM/CDMA MODEM。整个嵌入式系统共用一个显示设备，有效地节省了车内有限的空间。

4. 在串口服务器中的应用

在工业控制等领域，众多设备的对外通讯接口仍然是低速串口。串口服务器将多个串口设备的数据存储、转换以后通过IP网进行传输。

图5显示了一个8串口服务器(4个RS-232串口、4个RS485串口)的电路原理图，嵌入式系统中的DSP/CPU的并行位数据线连接2片VK3266实现了8个串口的扩展，通过地址译码器控制2片VK3266的CS实现片选控制。在上图中，VK3266 A连接4个RS-232收发器，扩展出了4个带硬件流量控制信号的RS-232串口；VK3266B则连接了4个RS-485收发器，将VK3266设置在RS-458自动收发控制模式下，通过RTS信号控制RS-485收发器的数据发送使能DE和数据读取使能RD信号，能实现RS-485的自动收发控制。

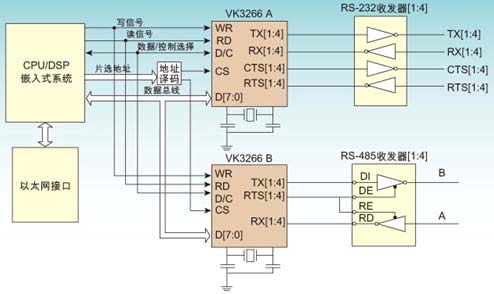

图5：VK3266在串口服务器设计中的应用。

选型参考和设计建议

1. 选型参考

VK32系列UART包括5个产品系列，各个产品系列的特点如下：

VK321x系列为主接口为UART的产品，仅通过RX，TX和GND三根信号线与主机相连，通过芯片内部的处理协议采用时分复用的方式将一个串口扩展成为2"4个可以同时工作的全双工串口。在该模式下，MCU以查询方式操作UART器件，设计中需要注意的是为保证在时分复用下各个子通道能够同时全双工通信，主接口的波特率需要设置为大于各个子串口波特率之和。VK321x产品适用于对通信速度要求不高，需要设计可靠简单的嵌入式产品。

VK322x系列产品的主接口为SPI同步传行总线，最高传输速度为4Mbps。适合于带SPI接口的MCU/DSP扩展异步串口。大多数DSP都只有同步串口，通过SPI接口实现异步串口的桥接和扩展，可以简化并行总线扩展串口的硬件规模和模拟异步串口的软件开销。

VK323x系列产品同时具备SPI和UART两种可以选择的主接口，扩展子串口具备硬件流量控制和RS-485自动收发功能，尤其适合于需要高可靠数据传输的RS-485总线应用。

VK325x产品为8位并行总线接口的UART器件，VK326x为同时具备3种可选主机接口的UART器件。这两个器件应用于需要减少备货种类，需要进行大量数据传输的应用。
