IPv6环境下信息家电系统网络终端设计

5 IPv6信息家电系统的组网及测试

本文根据信息家电系统特点和要求组建了一个纯IPv6环境的小型信息家电系统测试网络，网络拓扑结构与图1类似，测试网络没有接入公网。

它包括两台计算机、两个HUB和冰箱、空调、风扇、洗衣机四种家用电器及其相应的网络终端与控制电路。两台计算机中PC1安装了Windows XP作为客户端，PC2安装了Windows Server 2003和双网卡，并被配置为路由器，它用于为每个接入网络的家电自动分配64位的IPv6路由前缀3FFE:FFFF:0:1::/64。两台PC机均配置IPv6协议，并且安装了浏览器Firefox，这是因为目前的IE浏览器尚不支持IPv6访问。

各家电网络终端均配置了由其MAC地址派生出来的64位IPv6接口标识符。以空调的网络终端模块为例：其MAC地址为00-60-35-01-c1-10，根据IEEE EUI-64格式，其IPv6接口标识符将为260:35ff:fe01:c110。当家电接入该测试网时，可以自动获得由IPv6路由器PC2分配的64位IPv6路由前缀，这样连同已有的64位接口标识符共同组成了每个家电全球唯一的128位IPv6地址。

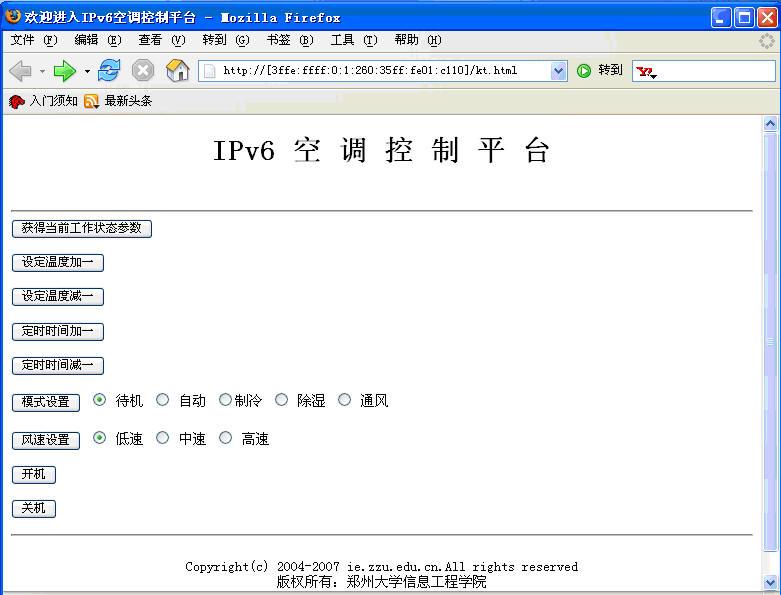

测试时，在PC1的浏览器里键入家电的IPv6地址后就可以进入相应的家电控制界面，用户通过点击按钮可以对家电进行操作，家电执行用户命令后会把执行结果回传给浏览器。以访问空调为例，在浏览器里输入空调的IPv6 地址http://[3ffe:ffff:0:1:260:35ff:fe01:c110]得到其操作界面，如图4所示，用户通过点击相应按钮可以对家电进行控制。



图4 IPv6信息家电操作界面

6 小结

本文对IPv6在信息家电中的应用进行了探索，设计了一个基于IPv6的信息家电网络终端。在IPv6局域网环境下，用户可以通过网络实现对家电的控制，系统运行稳定可靠。该方法具有一定实用价值。

本文作者创新点：设计了基于ARM和Linux的IPv6环境下的信息家电系统网络终端。
