冲击信号处理芯片设计、实现及应用

Core 模块设计

Core 模块主要完成最大绝对冲击加速度响应谱计算。按表1 所示的设计参数,当滤波器中心频率为1/ 12 th 倍频程(Octave) 时,每采样一个u ( k) ,Core 模块需要按式(1) 计算出Nf = 102 个单自由度系统最大绝对加速度。

Core 模块采用流水运算计算Nf 个单自由度系统的最大绝对加速度。每一个单自由度系统最大绝对加速度的计算分(1) 、(2) 两拍流水完成, (1) 、(2) 两拍流水又各有自已独立的5 个节拍。设计了一个25 位乘法器和一个50 位累加器,用5 个芯片工作时钟周期,完成一个单自由度系统最大绝对冲击加速度的计算。下面以计算固有频率为f i 的单自由度系统最大绝对加速度为例,介绍Core 模块工作原理。

(1) 分5 步完成5 次乘及4 次累加操作,流程如下:

步骤1 　u( k) 与B0i 相乘,累加器初始值为u( k) ×B0i ;

步骤2 　u ( k - 1) 与B1 i 相乘,累加器累加步骤2 计算结果;

步骤3 　u ( k - 2) 与B2 i 相乘,累加器累加步骤3 计算结果;

步骤4 　Xf i( k - 1) 与Q1 i 相乘,累加器累加步骤4 计算结果;

步骤5 　Xf i( k - 2) 与Q2 i 相乘,累加器累加步骤5 计算结果;

(2) 分5 步完成数据的准备和后处理,流程如下:

步骤1 　读出f i - 1的Xf i( k - 1) ;

步骤2 　f i - 1的Xf i( k - 1) 写入寄存器、科学计数法转换及数据截取、f i - 1的Xf i - 1 ( k) 写入f i - 1的Xf i - 1( k - 1) 位置、计算Xf i( k) 的绝对值| Xf i( k) | 并锁存结果;

步骤3 　将f i - 1的Xf i - 1( k - 1) 写入Xf i - 1( k - 2) 位置、从R- XMA X中读取f i 的| Xf i( k) | max ;

步骤4 　比较| Xf i( k) | 与| Xf i( k) | max大小,将大数写回R- XMAX ;

步骤5 　从R- XMAX读取下一个要输出的最大绝对冲击加速度值,写入输出缓冲器。

流水运算保证5 个时钟周期计算一个单自由度系统的最大绝对响应加速度。设冲击信号处理芯片内部工作时钟频率为f m ,则计算Nf 个单自由度系统最大绝对响应加速度的时间Ts 为

Ts = (5 ×Nf ) / f m (2)

设冲击信号的采样频率为f s ,由式(2) 可得f s 与f m 的关系为

f s = f m/ (5 ×Nf ) (3)

由式(3) 可见,改变芯片的内部工作时钟频率即可改变冲击信号的采样频率。

遥测系统可通过冲击信号处理芯片的采样频率设置端口,在线控制冲击信号处理芯片内部的时钟分频器,设置冲击信号的采用频率,满足不同冲击信号处理器对峰值检测误差的要求和处理器功耗的限制。

芯片仿真结果分析

冲击信号处理芯片基于FPGA 实现,并按文献规定的最大绝对冲击加速度响应谱验证要求,对冲击信号处理芯片进行了各级设计仿真。

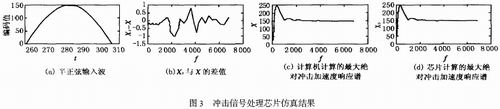

图3 为冲击信号处理芯片仿真结果之一。图3 中f 为单自由度系统的固有频率。图3 (a) 为峰值150 (8 位编码) ,持续时间0. 125 s ,以512 Hz/ s 采样的64 点半正弦输入波。图3 (c) 为计算机计算的最大绝对冲击加速度响应谱, X 为最大绝对加速度。图3 (d) 为本文设计的冲击信号处理芯片计算的最大绝对冲击加速度响应谱, Xs 为最大绝对加速度。图3 (b) 是Xs 与X 的差值。仿真结果符合文献对最大绝对冲击加速度响应谱的验证要求。



试验结果及分析

基于冲击信号处理芯片设计的数据预处理器已在各种试验中应用。为了验证数据预处理器的性能,进行了如下对比试验。

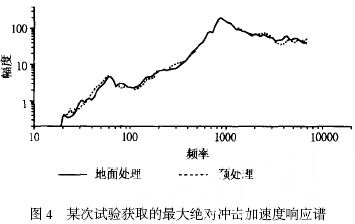

采用遥测系统速变通道和数据预处理器,同时获取冲击环境信息。具体试验方法为:遥测速变通道和数据预处理器,同时接收同一加速度计的输出信号,前者完成加速度计输出电压信号编码并将编码结果通过无线信道传输,后者完成对加速度计输出电压信号的编码、处理和分析,并将处理结果代替原始测量数据通过无线信道传输,将二者的测量结果进行比较。图4 为某次试验获取的最大绝对冲击加速度响应谱。

图4 中实线为地面对遥测速变通道记录数据的处理结果, 虚线为数据预处理器输出结果。试验结果表明,除了有效压缩冲击信号传输带宽外,采用冲击信号预处理技术还具有如下优点:

(1) 更容易识别数据“真”“伪”。冲击加速度响应谱为缓慢变化的曲线,原始冲击信号属于宽带随机信号,从缓变信号中能更准确地剔除信道误码成份。

(2) 提高冲击信号的测量精度。采用数据预处理后,冲击信号的采样频率和编码位数不再受遥测系统容量限制,通过提高冲击信号的采样频率和编码位数可提高冲击信号动态测量范围,减小冲击信号峰值检测误差。

(3) 提高冲击信号测量值(奇异值) 的时间分辨率,为飞行故障分析创造更好的条件。



结论

本文采用SoC 设计思想,基于FPGA 完成了三通道冲击信号处理芯片的设计。飞行试验表明,该芯片能实时完成三路冲击信号处理并将处理结果代替冲击波原始测量数据输出,能在大幅度压缩冲击信号传输带宽的同时,减小冲击信号峰值监测误差,扩大冲击信号测量动态范围,并为事后识别数据“真”“伪”创造了好的条件。
