基于DSP的网络通信程序设计

2.1 网卡初始化

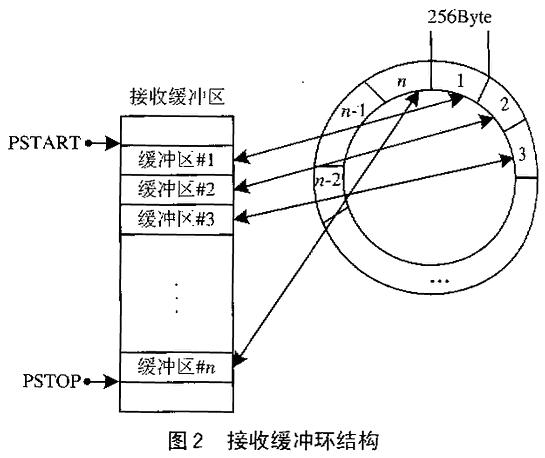

网卡初始化的主要任务是设置所需的寄存器状态，确定发送和接收条件，并对网卡缓冲区RAM进行划分，建立接收和发送缓冲环。具体过程请参阅参考文献。需要说明的是，每一块网卡被赋予一个物理地址，以便通信站点的标识。这个物理地址存在网卡的PROM（存储地址为0000～0005H）六个单元中，在网卡初始化时，通过远程DMA读入DSP内存中，并送入网卡物理地址寄存器。在一步的意义在于：一方面，如果能正确读出网卡的物理地址，则说明网卡硬件基本没有问题，网卡的上电复位和DSP对网卡的初始化顺利通过；另一方面，这个物理地址可以用于DSP网络系统中的点名、包的过滤丢弃等服务，也就是说，在链路层根据数据帧携带的源地址和目的地址确定数据报从哪里来，是否接收或丢弃。网卡初始化时另一个重要的工作就是接收缓冲环的设置，为了有效利用缓冲区，NIC将接收缓冲区RAM构成环形缓冲结构，如图2所示。



接收缓冲区RAM分成多个256字节的缓冲区，N个（N最大为256）这样的缓冲区通过指针控制链接成一条逻辑上的缓冲环。缓冲环的开始页面地址存入PSTART寄存器，环页面结束地址存入PSTOP寄存器。PSTART和PSTOP确定了接收缓冲环的大小和边界。为便于缓冲环读写操作，还需要2个指针：当前页面指针CURR和边界指针BNRY。CURR确定下一包放在何处，起着缓冲环写页面指针作用；BNRY指向未经DSP取走处理最早到达的数据包起始页面，新接收的数据包不可将其覆盖，起着缓冲环读页面指针的作用。也就是说，CURR可以告诉用户网卡接收的数据分组当前放到了什么位置，而BNRY则用于确定DSP读缓冲环到了什么地方。由于接收缓冲区为环形结构，BNRY和CURR相等时，环缓冲区可能满也可能空。为了使NIC能辨别这两种状态，规定当BNRY等于CURR时，才认为环缓冲区满；当缓冲区空时，CURR比BNRY指针值大1。因此，初始化时设置：BNRY=PSTART，CURR=PSTART+1。这时读写指针不一致，为了保证正确的读写操作，引入一软件指针NEXTPK指示下一包起始页面。显然，初始化时NEXTPK=CURR。这时，缓冲环的读指针对NEXTPK，而BNRY只是存储分组缓冲区的起始页面边界指示，其值为NEXTPK-1。

2.2 接收控制过程

DSP完成对DP8390的初始化后，网卡就处于接收状态，一旦收到分组，就自动执行本地DMA，将NIC中FIFO数据送入接收缓冲环，然后向主机申请“数据分组接收到”中断请求。DSP如果响应中断，则启动网卡远程DMA读，将网卡缓冲区中的数据分组读入学生机存储区，然后对接收缓冲环CURR、NEXTPK、BNRY指针内容进行修改，以便网卡能从网上正确接收后续分组。DSP响应网卡接收中断后，接收控制过程如下：

①设置远程DMA的起始地址；RSAR0=00H，RSAR1=Nextpk。
②设置远程DMA操作的字节数，这个长度在46～1500字节范围内根据具体要求自己确定。
③0AH送命令寄存器CR，启动远程DMA读。
④从网卡数据端口依序读入数据分组，注意，最先读入的4字节非数据分组内容，第1字节为接收状态，第2字节为下一包页地址指针，3与4字节为接收字节数。第2字节内容应该送入Nextpk，其它字节根据用户要求处理。
⑤修改边界指针BNRY=Nextpk-1。
⑥清除远程DMA字节数寄存器RBCR0和RBCR1。

2.3 发送控制过程

DSP先执行远程DMA写操作，将内存中的数据分组传至网卡发送缓冲区，然后启动发送命令进行数据分组发送。发送控制过程如下：

①设置远程DMA的起始地址为网卡发送缓冲区起始地址；
②设置远程DMA操作的字节数；
③12H送命令寄存器CR，启动远程DMA写；
④依序送出数据分组至网卡发送缓冲区；
⑤清除远程DMA字节数寄存器；
⑥设置发送字节数寄存器TBCR0和TBCR1；
⑦12H送命令寄存器CR，启动数据分组发送。

3 发送方发送频率的控制

发送方发送频率的正确控制主要保护两点：一是有一个最小发送时间间隔，否则会因为接收方不能及时接收而导致系统瘫痪；二是发送频率能够足具体的功能实现要求。譬如在语音的实时通信中，发送频率就取决于声卡的采样频率。在8kHz采样频率时，声卡每秒钟采样8000字节，采用1024字节需用时128ms，如果通信协议规定发送1次传送1024字节有效数据，则必须每128ms发送一次才能保证缓冲区有新数据待发送，也才能保证接收方有新数据播放。128ms是一个理论计算数值，在实际的操作中采样速度和发送频率之间总是不能完全匹配，而存放数据的缓冲区大小是有限的，如果没有良好的控制技巧来实现正确发送，就会造成声音抖动和延时。解决的办法是双缓冲技术和双指针控制，并且根据采样速度和发送频率之间的匹配情况送入不同的发送通信进行处理后发送。正确发送的含义有两方面，一是每次发送的都是新数据，二是能满足接收方总在播放新数据的需求。
