手持信息终端上MIDI播放的实现

软件的实现

通过对软件平台的介绍，可以知道Asix OS是一个嵌入式的多任务实时操作系统，所有应用程序都是通过任务调度机制来实现的。因此要实现MIDI的播放需要软件在以下三个层次给予支持：音频驱动模块、音频服务模块、应用程序(MIDI播放器)。当点击应用程序(如MIDI播放器)后，操作系统就会进行任务调度，然后启动相应的服务模块(音频服务模块),通过服务模块再调用底层驱动来播放MIDI音乐。下面将具体阐述一下各模块的功能和实现：

该模块是MIDI能够播放声音的基础，它直接和底层硬件相关，通过CPU中PWM模块的一些寄存器来实现声音设备的打开关闭等操作。它通过声音服务模块被所有的需要发音的程序所调用，是所有发音程序得以正常工作的基础。

它由以下几个子模块组成：PWM音频设备初始化模块；PWM音频设备回放率配置模块；PWM音频设备启动模块和关闭模块；PWM音频设备工作模式选择模块。

该模块屏蔽了底层的驱动，为应用程序访问音频设备提供了统一的接口，使用户无需关心底层的具体实现即可以完成声音设备的控制，使之具有较好的移植性。它主要通过消息机制来实现，为应用程序和底层驱动模块的通信提供了一个桥梁，从而避免了直接和硬件打交道。服务层主要由定时播放模块、定长播放模块和配置模块组成。

音频服务模块是播放MIDI的关键，它处于承上启下的作用，用于连接上层的应用程序和底层的设备驱动。该模块中MIDI解码子模块完成对MIDI文件的解释，并得到最终要播放的音符信息和各种控制信息链表，由于MIDI的解码涉及到MIDI文件的规范协议和具体的算法，这里不作详细的描述。

音频服务模块提供两个层次的接口，面向应用程序的接口和面向底层的接口。

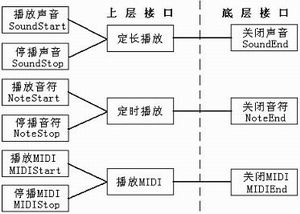

服务模块的接口工作原理如图4所示。

                                         图4 服务模块接口

MIDI播放模块包括MIDI播放器(用来测试MIDI播放的应用程序之一)，此外还可以在手机铃声、信息提示音、笔触音等等程序中实现MIDI的播放，但其实现原理基本上都是一样的。除了界面上的设计，主要就是调用MIDI服务模块提供的几个接口函数即可实现MIDI的播放，这里不作详细介绍。

结语

本文的手持信息终端平台经过实际测试，播放效果令人满意，能够和一般的手机铃声相媲美。由于MIDI文件的体积较小，正好可以弥补手持信息终端存储容量小的缺陷，因此它具有广阔的应用前景。
