一种用VHDL设计嵌入式Web Server的方案

3 VHDL设计

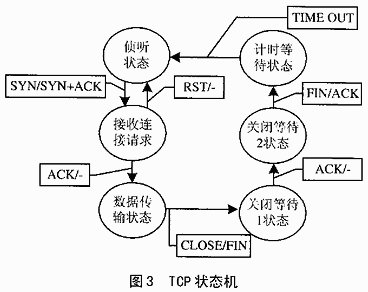

整个嵌入式Web Server的具体的VHDL设计在这里不多说明，只介绍其核心的TCP状态机的状态转移顺序和转移条件的设计。整个协议状态机有6种状态，还可以分离出6种事件，这些事件的发生可以引起状态间相互转换，如图3所示。

SYN表示连接请求；ACK（SYN）表示连接确认；RST表示拒绝建立连接；FIN（CLOSE）主动关闭连接请求；ACK（FIN）关闭连接确认；TIME OUT计时等待结束。



TCP状态机的VHDL的设计代码省略。

4 结论

嵌入式Web Server的网络连接既可以采用以太网方式，也可以采用蓝牙技术，这可以根据需要来选定。采用硬件来解决嵌入式Web Server，关键在于它的复杂度很低，而且可以根据需要嵌入到相应的运用系统的芯片中去，减少了开发时间，降低了成本。采用VHDL使设计移植更加方便。
