TD-SCDMA网络测试仪中E1数据采集卡的驱动程序设计

3、E1数据采集卡的驱动实现
　　

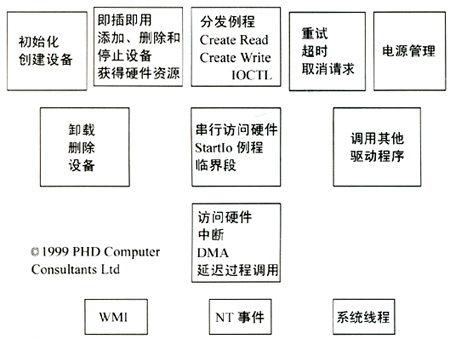

E1数据采集卡驱动程序采用WDM结构，程序具体模块分析如图3所示。

图3　设备驱动程序的组成示意图

　　
3.1　驱动程序入口点和回调例程
　　

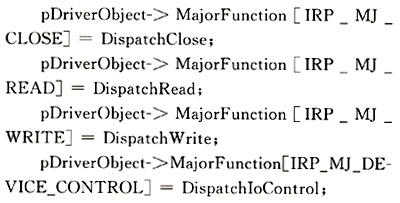

驱动程序有一个主要的初始化入口点——DriverEntry，当驱动被装载时，内核就调用DriverEntry例程。在 DriverEntry里，有回调例程供内核调用，这些例程是驱动的实现主体。内核通过发送I/O请求包（IRP）来运行驱动程序中的这些例程。驱动程序入口点和回调例程功能列表如表1所示。

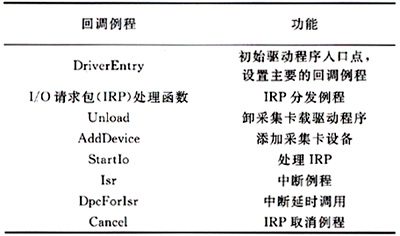

表1　驱动程序入口点和回调例程

　　
3.2　IRP分发例程
　　　　
　　

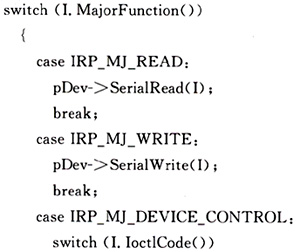

“创建”、“关闭”、“读”、“写”、“CTL码”处理的例程就叫分发例程，在本驱动中，用来产生IRP，IRP向上向下转发、传送数据。
　　
3.3　创建设备
　　
每个设备接口都有一个惟一标识的GUID码（全局惟一标识符），安装设备驱动时，inf将该信息导入到注册表，形成一个符号链接名来表示设备。这样，操作系统在设备安装后都能够识别设备。
　　
3.4　资源分配
　　

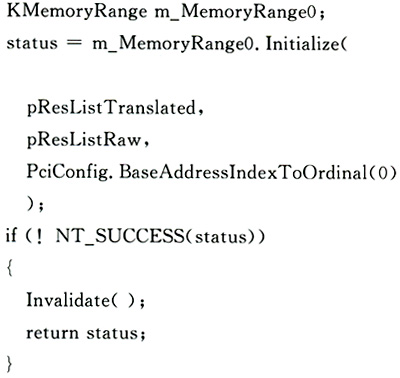

资源包括I/O端口、存储器空间、中断和DMA线，这些资源都是由接口提供的。例如，存储器地址可通过KMemoryRange来找寻。
　　
　　
3.5　硬件访问
　　
对硬件的访问包括IRP串行处理例程StartIo，StartIo例程可以防止程序的不同部分同时访问相同资源所引起的冲突，在E1数据采集卡中，StartIo例程负责上行处理接收的数据和下行的命令以及发送数据，StartIo可控性很强，能满足采集卡对高速数据采集的要求，具体程序如下。
　　　　
　　
3.6　中断处理
　　
中断例程运行级别很高，windows为了保护操作系统的稳定性，禁止驱动程序调用内核函数。例如，中断程序如果想完成IRP操作，必须要调用DPC例程:m_DpcFor_Irq.Setup（LinkTo（DpcFor_Irq），this）。
　　
3.7　驱动卸载
　　
驱动卸载调用Pnp的IRP_MN_STOP_DE-VICE，所有申请内存和中断必须释放，指针置空，例程如下：
　　
　　
3.8　测试结果
　　
图4给出了E1数据采集卡采集的测试结果，从中可看到E1线采集的数据经过驱动打标后，被送到了上层测试程序，具有多线路、多业务、实时性等优点，满足了设计要求。另外，板卡经过了超过24小时的大数据量压力测试，测试效果良好。

图4　E1数据采集卡采集测试结果

　　
4、结束语
　　
利用E1数据采集卡可以实时监测通信链路的建立、传输、停止等过程，并且可以通过该卡的信令发送功能，实现业务仿真，减小TD-SCDMA网络设计风险。经多次测试证明，E1数据采集卡完全可以应用于TD-SCDMA网络测试。该测试卡驱动代码运行稳定高效，功能模块明晰，可以实时升级，以满足不同用户功能需求。
