RS422/RS485网络的无极性接线设计

时间：06-26 来源：互联网点击：

为了在RS422/485网络中实现差分曼彻斯特编码，需要在UART和RS422/485芯片之间增加编码电路。差分曼彻斯特编码属于自同步编码，因此需要时钟。对于工作于异步方式的UART来说，可以使用GAL器件完成编码和解码，但用于控制UART异步传输的波特率时钟和编码电路时钟必须使用同一时钟源。以下给出图4所示的实现框图，具体实现电路这里不再详细叙述。也可以使用专用芯片完成编码和解码，比如采用Echelon公司的FTT-10A收发器。该收发器对信号进行差分曼彻斯特编码调制后传输(同时包含一个隔离变压器)。

6 直流供电的无极性接线设计

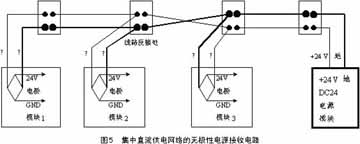

在RS422/485网络中，常采用集中+5 V、+12 V或+24 V直流对所有模块进行供电，如线路较长，一般使用+24 V电源，较短时使用+5 V或+12 V电源。同信号线一样，电源线也同样存在反接问题，基于同样目的和原因，模块也应能使用正相和反相接线2种情况的输入电源。和信号不同，2根电源线虽然可能反接，线间的电位差始终是一个极性，要么为正，要么为负，因此，可以在模块电源输入处增加一个整流电桥，在电桥的输出端就始终能得到正极性的+24 V或+12 V、+5 V电压供自己使用了，如图5所示。
