集成低功耗输入驱动器和基准电压源的16位6 MSPS SAR ADC系统

另一个具有吸引力的4.096 V基准电压源为。 ADR4540低压差 （》300 mV）高精度基准电压源，允许采用5 V电源供电。

如果需要， ADA4897-1 和 AD8031 单通道运算放大器可用它们的双通道版本（分别为 ADA4897-2 和 AD8032） 来替代。

对于3 MHz的高输入频率，我们推荐使用 ADA4899-1（15mA/amp）作为驱动放大器。

ADA4938-1 （37 mA/amp）非常适用于高达10 MHz的信号，也可用作单端到差分转换器。

该电路或任何高速电路的性能都高度依赖于适当的印刷电路板（PCB）布局，包括但不限于电源旁路、受控阻抗线路（如需要）、元件布局、信号布线以及电源层和接地层。

电路评估与测试

我们开发了 EVAL-AD7625EDZ 评估板来评估和测试 AD7625 ADC。为了测试图1所示的电路，我们用两个 ADA4897-1运算放大器代替两个 ADA4899-1 运算放大器（U13、U14）。

有关详细的原理图和用户指南，请参考 EVAL-AD7625EDZ文档。该文档描述了如何进行本电路笔记所述的交流测试

请注意，输入放大器的+7 V和−2 V电源从外部双电源连接到 EVAL-AD7625EDZ板。

测试设置的功能框图如图4所示，而评估板的照片如图5所示。

设备要求

为测试该电路，需要如下设备：

EVAL-AD7625EDZ 改进型评估板（包括软件和7 V直流壁式电源适配器）

EVAL-CED1Z 转换器评估和演示平台电路板

一个低失真信号发生器，如Agilent 81150A或Audio PrecisionSYS2702

带USB 2.0端口的PC，运行Windows® XP、Windows Vista或Windows 7（32位或64位）

7 V直流壁式电源适配器（包括在评估板中）

外部+7 V和−2 V直流电源，电流为50 mA

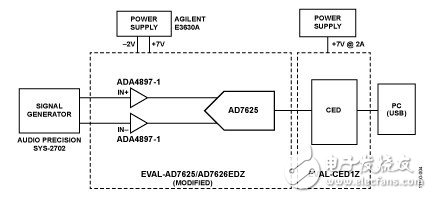

图4. 测试设置功能框图

图 5. 经过修改的EVAL-AD7625EDZ电路板，连接至EVAL-CED1Z电路板
