光电倒置开关研制及可靠性分析

2 内核的转换公式：

　　可得，电压约为1.92V，和实际的2V 相差0.08V。

　　3.2 异常波形分析

　　在实际的开关检测系统所得大量实验数据中，不可能每一个开关的波形都和理想的波形一致，总会出现异常的数据，引起这些异常数据的原因也是多样的。

　　1)异常波形如图8，9 所示。

　　图8 异常波形1

　　图9 异常波形2

　　出现这种情况的原因可能是：对光孔和小锥度腔相贯处有毛刺。在相贯处有毛刺，就会在倒置过程中，对小钢球有阻挡或者粘滞的影响。

　　2)开关的输出信号一直为0，无输出。

　　出现这种情况的原因可能是：(a)光电倒置开关和检测系统未连接;(b)在长时间的低温保持环境下，开关内腔内可能存在的水气凝固在开关内腔壁上，形成霜，在低温下，把小钢球和机械壳体粘结在一起，挡住了对光孔。

　　3.3 成功比率分析

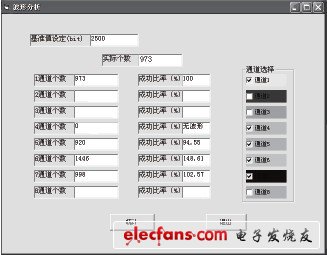

　　检测系统的软件部分波形判断窗口如图10 所示。

　　依据成功比率，可以选出可靠性较高的光电倒置开关用于存储测试装置。

　　图10 检测系统波形判断窗口

　　4 结束语

　　光电倒置开关是新概念动态测试技术的基础上的一种低电压驱动、低功率损耗、微小体积开关器件，其中光电部分利用红外系统，具有抗干扰性强，响应速度快等特点。根据实际应用中的倒置开关的可靠性的要求，通过检测系统对开关的检测，分析其可靠性，可靠性越高，开关工作的越稳定，从而使应用开关的系统或者设备性能更加稳定。
