RF电路设计中降低寄生信号的八大途径

时间:09-06 来源:mwrf 点击:

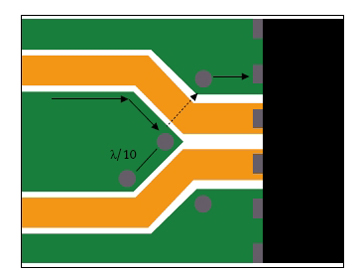

图3:差分线路分散处的顶层接地通孔为回流提供流动路径。

规则7:不要在噪声较大的电源层进行RF线路布线

音调进入电源层就会扩散到每个地方。如果杂散音调进入电源、缓冲器、混频器、衰减器和振荡器,就会对干扰频率进行调制。同样,当电源到达电路板时,它还没有彻底被清空而实现对RF电路系统的驱动。应最大限度减少RF线路在电源层的暴露,特别是未过滤的电源层。

邻近接地的大型电源层可创建高质量嵌入式电容,使寄生信号衰减,并用于数字通信系统与某些RF系统。另一种方法是使用最小化电源层,有时更像是肥大迹线而不能说是层,这样RF线路更容易彻底避开电源层。这两种方法都可行,不过决不能将二者的最差特性凑在一起,也就是既使用小型电源层,又在顶部走线RF线路。

规则8:让去耦靠近器件

去耦不仅有助于避免杂散噪声进入器件,还可帮助消除器件内部生成的音调,避免其耦合到电源层上。去耦电容越靠近工作电路系统,效率就越高。本地去耦受电路板迹线的寄生阻抗干扰较小,较短的迹线支持较小的天线,减少有害音调发射。电容器安放要结合最高自共振频率,通常最小值、最小外壳尺寸、最靠近器件,以及越大的电容器,离器件越远。在RF频率下,电路板背面的电容器会产生通孔串连接地路径的寄生电感,损失大量噪声衰减优势。

总结

通过电路板布局评测,我们可发现可能发射或接收杂散RF音调的结构。要跟踪每一条线路,有意识地明确其回流路径,确保它能够与线路并行,特别是要彻底检查过渡。此外,还要将潜在干扰源与接收器隔离。按照一些简单直观的规则降低寄生信号,可加速产品发布,降低调试成本。
