教如何正确选择去耦电容 减少耦合干扰

应，右侧曲线显示同一电路板上去除去耦电容后的响应。两种情况中，输出负载均为100 Ω。

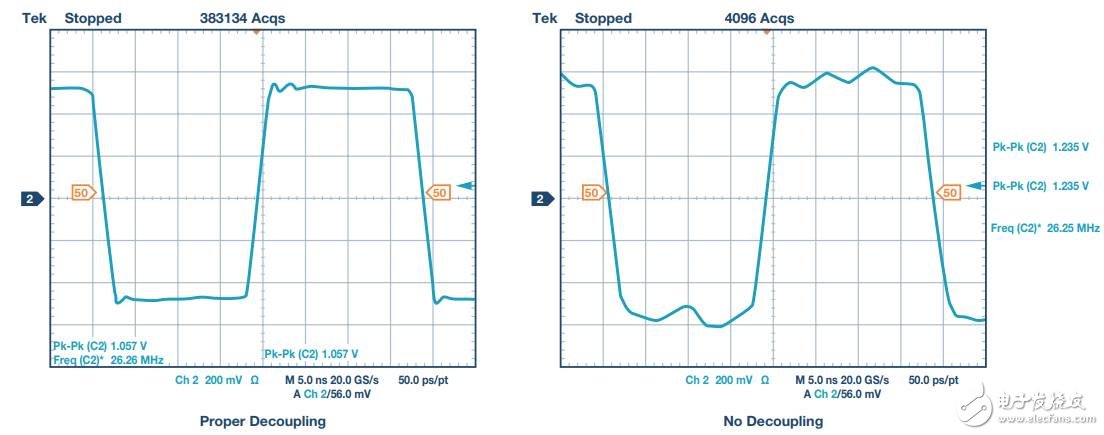

图3. 去耦对AD8000运算放大器性能的影响

示波器图说明，没有去耦时，输出表现出不良响铃振荡，这主要是因为电源电压随负载电流变化而偏移。

现在考察正确及错误去耦对14位、105 MSPS/125 MSPS高性能数据转换器ADC AD9445的影响。虽然转换器通常无PSRR规格，但正确去耦仍非常重要。图4显示正确设计电路的FFT输出。这种情况下，我们使用AD9445的评估板——注意频谱很干净。

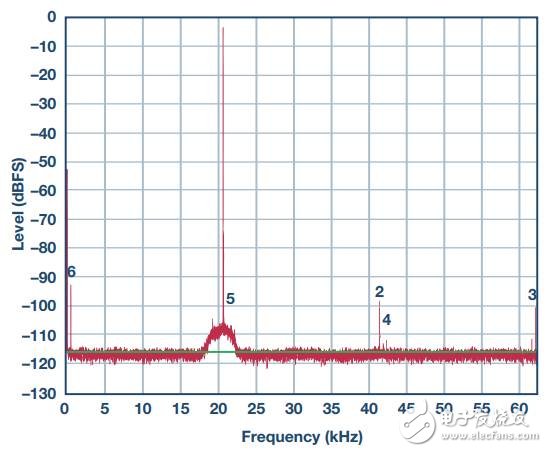

图4. 正确去耦时AD9445评估板的FFT图

AD9445的引脚排列如图5所示。请注意，电源和接地引脚有多个。这是为了降低电源阻抗（并联引脚）。

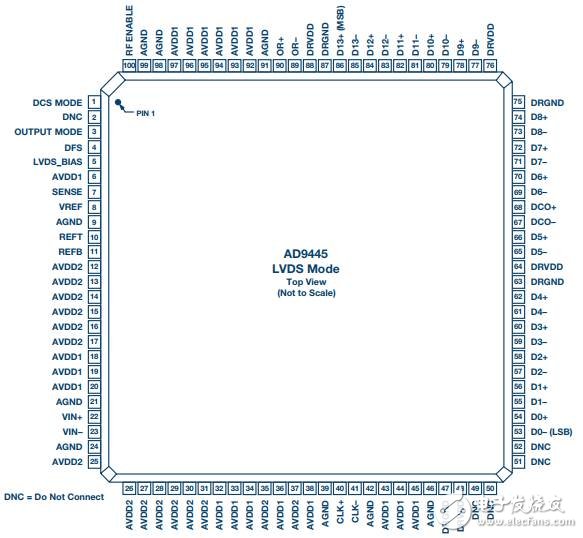

图5. AD9445引脚排列图，来自AD9445数据手册

模拟电源引脚有33个。18个引脚连接到AVDD1（电压为3.3 V ±5%），15个引脚连接到AVDD2（电压为5 V ± 5%）。DVDD（电压为5 V ± 5%）引脚有4个。在本实验所用的评估板上，每个引脚有0.1μF陶瓷去耦电容。此外，沿电源走线还有数个10 μF电解电容。

图6显示了从模拟电源去除去耦电容后的频谱。请注意，高频杂散信号增加了，还出现了一些交调产物（低频成分）。信号SNR已显著降低。本图与上图的唯一差异是去除了去耦电容。

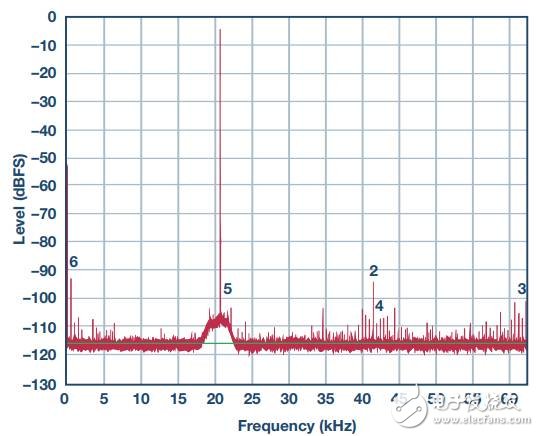

图6. 从模拟电源去除去耦电容后AD9445评估板的FFT图

图7显示从数字电源去除去耦电容的结果。注意杂散同样增加了。另外应注意杂散的频率分布。这些杂散不仅出现在高频下，而且跨越整个频谱。本实验使用转换器的LVDS版本进行。可以想象，CMOS版本会更糟糕，因为LVDS的噪声低于饱和CMOS逻辑。

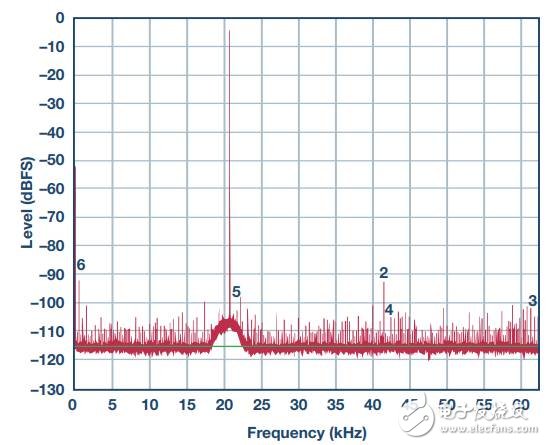

图7. 从数字电源去除去耦电容后AD9445评估板的SNR图

这些实验表明，除去大多数或所有去耦电容会导致性能降低，但要分析或预测除去一两个去耦电容的影响是很困难的。当拿不定主意时，最佳策略是放上电容。虽然成本略有增加，但消除了性能降低的风险，这样做通常是值得的。

关于去耦的内容还有很多，但我们希望大家对其在实现系统期望性能方面所起的作用有了一个大致了解。

另一个宝贵的指导资源是制造商的评估板，大部分IC产品都有相应的评估板。很多情况下，您只需下载原理图、布局和元件列表，然后了解关于去耦做了些什么，而不必实际购买评估板。您可以确信，这些评估板的设计非常用心，旨在实现待评估IC的最佳性能。
