气体放电管原理_陶瓷气体放电管应用_玻璃气体放电管
主要特性参数有:
1、直流击穿电压Vsdc:在放电管上施加100V/s的直流电压时的击穿电压值。这是放电管的标称电压,常用的有90V、150V、230V、350V、470V和600V等几种。其误差范围:一般为±20%,也有的为±15%,还有个别的为±10%或±5%。
2、脉冲(冲击)击穿电压Vsi:在放电管上施加1kV/μs的脉冲电压时的击穿电压值。因反应速度较慢,脉冲击穿电压要比直流击穿电压高得多。
3、冲击放电电流Idi:分为8/20μs波(短波)和10/1000μs波(长波)冲击放电电流两种。一般以8/20μs波用得较多。冲击放电电流又分为单次冲击放电电流(8/20μs波冲击1次)和标称冲击放电电流(8/20μs波冲击10次),一般后者约为前者的一半左右,有2.5 kA、5 kA、10 kA、20 kA……等规格。
4、耐交流(工频)电流Idac:放电管能耐受交流(工频)电流放电1秒钟/次、放电10次的电流额定值。
玻璃放电管原理及应用
玻璃放电管(强效放电管、防雷管)是20世纪末新推出的防雷器件,它兼有陶瓷气体放电管和半导体过压保护器的优点:绝缘电阻高(≥100MΩ)、极间电容小(≤0.8pF)、放电电流较大(最大达3 kA)、双向对称性、反应速度快(不存在冲击击穿的滞后现象)、性能稳定可靠、导通后电压较低,此外还有直流击穿电压高(最高达5000V)、体积小、寿命长等优点。其缺点是直流击穿电压分散性较大(±20%)。
玻璃放电管工作原理
玻璃放电管由封装在充满惰性气体的玻璃管中相隔一定距离的两个电极组成。其电气性能基本上取决于气体种类、气体压力以及电极距离,中间所充的气体主要是氖或氩,并保持一定压力,电极表面涂以发射剂以减少电子发射能。这些措施使得动作电压可以调整(一般是200伏到几千伏),而且可以保持在一个确定的误差范围内。当其两端电压低于放电电压时,气体放电管是一个绝缘体(电阻Rohm》100MΩ)。当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗,使其两端电压迅速降低。玻璃放电管受到瞬态高能量冲击时,它能以10-9秒量级的速度,将其两极间的高阻抗变为低阻抗,通过高达千安量级的浪涌电流。
玻璃放电管选型及应用

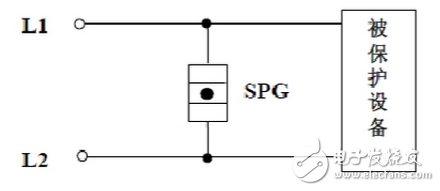

1、玻璃放电管既可以用作电源电路的保护,也可以用作信号电路的保护;既可以用作共模保护,也可以用作差模保护。但只能用在浪涌电流不大于3kA的地方。
2、直流击穿电压VS的选择:直流击穿电压VS的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
3、在有可能出现续流的地方(如电源电路)使用时,必须串联限流电阻或自恢复保险丝,防止玻璃放电管击穿后长时间导通而损坏。
玻璃放电管的优点
1、击穿(导通)前相当于开路,电阻很大,没有漏电流或漏电流很小;
2、击穿(导通)后相当于短路,可通过很大的电流,压降很小;
3、脉冲通流容量(峰值电流)较大;500A、1kA、3kA三种;
4、具有双向对称特性。
5、电容值很小,小于0.8pF。⑥响应速度都很快,小于1ns。
玻璃放电管的缺点
1、通流容量较陶瓷气体放电管小得多。
2、击穿电压只有若干特定值。
3、击穿电压分散性较大,为±20%。
