图解直流电机，直流电机电机结构模型与纵向剖视图图解

的电枢绕组均用矩形绝缘导线绕制成定形线圈，然后嵌入电枢铁心的槽中，线圈与铁心之间以及上、下层线圈之间都必须妥善绝缘。为了防止电枢旋转时离心力的作用，绕组在槽内部分用绝缘槽楔固定，而伸到槽外的端接部分则用非磁性钢丝扎紧在线圈支架上。

　　6、换向器

　　换向器是直流电机特有的关键部件，将电枢绕组内部的交流电势转换成电刷间的直流电势。换向器的质量好坏将直接影响直流电机的运行可靠性。换向器由许多称为换向片的、彼此互相绝缘的铜片组合而成，有多种结构形式，换12 向器由 V 型套筒、换向片、云母片（换向片间的绝缘）和压紧圈等组成紧密整体。小型换向器用热固性环氧树脂热压成整体。电枢绕组端部嵌放在换向片端部槽内，并焊接在一起。

　　7、电刷装置

　　电刷装置由电刷、刷握、刷杆和刷杆座等组成。电刷放在刷握上的刷盒内，用弹簧将电刷压紧与换向器表面紧密接触，保证电枢转动时电刷与换向器表面有良好的接触。电刷装置与换向器配合将转动的电枢绕组和静止的外电路联通。

　　8、气隙

　　定、转子之间的气隙是主磁路一部分，其大小直接影响运行性能。由于气隙磁场由直流励磁产生，因此直流电机的气隙可比异步电动机大得多，小型直流电机为 1～3 mm，大型直流电机可达 12mm。

　　直流电机纵向剖视图图解

　　（2）换向极

　　换向极的作用是改善换向，减小电机运行时电刷与换向器之间可能产生的换向火花，一般装在两个相邻主磁极之间，由换向极铁心和换向极绕组组成，如所示。换向极绕组用绝缘导线绕制而成，套在换向极铁心上，换向极的数目与主磁极相等。

　　（3）机座

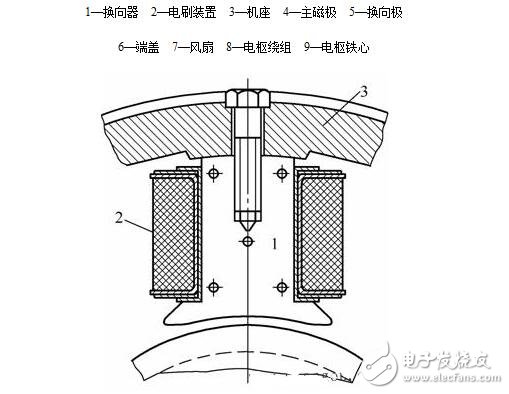

　　电机定子的外壳称为机座，见图中的3。机座的作用有两个：一是用来固定主磁极。换图第五节　主磁极的结构

　　向极和端盖，并起整个电机的支撑和固定作用；　1—主磁极　2—励磁绕组　3—机座

　　二是机座本身也是磁路的一部分，借以构成磁极之间磁的通路，磁通通过的部分称为磁轭。为保证机座具有足够的机械强度和良好的导磁性能，一般为铸钢件或由钢板焊接而成。

　　（4）电刷装置

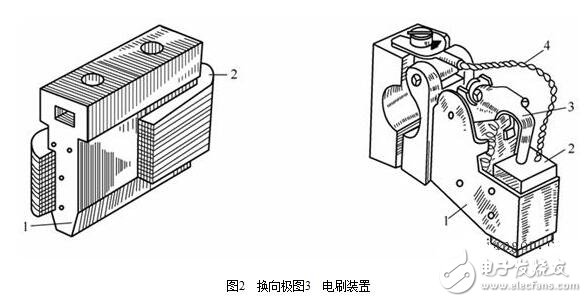

　　电刷装置是用来引入或引出直流电压和直流电流的，如图2所示。电刷装置由电刷。刷握。刷杆和刷杆座等组成。电刷放在刷握内，用弹簧压紧，使电刷与换向器之间有良好的滑动接触，刷握固定在刷杆上，刷杆装在圆环形的刷杆座上，相互之间必须绝缘。刷杆座装在端盖或轴承内盖上，圆周位置可以调整，调好以后加以固定。

　　1—换向极铁心1—刷握2—电刷

　　2—换向极绕组3—压紧弹簧　4—刷辫

　　2.转子（电枢）

　　（1）电枢铁心

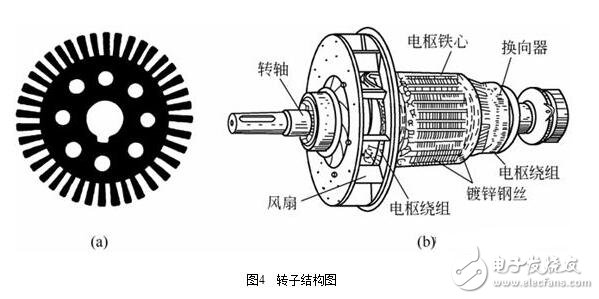

　　电枢铁心是主磁路的主要部分，同时用以嵌放电枢绕组。一般电枢铁心采用由0.5mm厚的硅钢片冲制而成的冲片叠压而成（冲片的形状如图4（a）所示），以降低电机运行时电枢铁心中产生的涡流损耗和磁滞损耗。叠成的铁心固定在转轴或转子支架上。铁心的外圆开有电枢槽，槽内嵌放电枢绕组。

　　（2）电枢绕组

　　电枢绕组的作用是产生电磁转矩和感应电动势，是直流电机进行能量变换的关键部件，所以叫电枢。它是由许多线圈（以下称元件）按一定规律连接而成，线圈采用高强度漆包线或玻璃丝包扁铜线绕成，不同线圈的线圈边分上下两层嵌放在电枢槽中，线圈与铁心之间以及上。下两层线圈边之间都必须妥善绝缘。为防止离心力将线圈边甩出槽外，槽口用槽楔固定，如图5所示。线圈伸出槽外的端接部分用热固性无纬玻璃带进行绑扎。

　　（3）换向器

　　在直流电动机中，换向器配以电刷，能将外加直流电源转换为电枢线圈中的交变电流，使电磁转矩的方向恒定不变；在直流发电机中，换向器配以

　　电刷，能将电枢线圈中感应产生的交变电动势转换为正。负电刷上引出的直流电动势。换向器是由许多换向片组成的圆柱体，换向片之间用云母片绝缘，换向

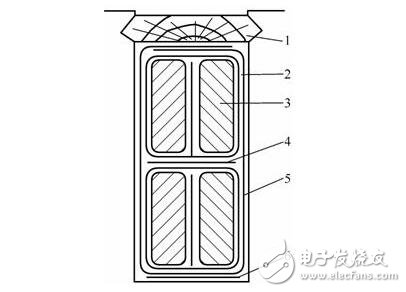

　　图5　电枢槽的结构　1—槽楔2—线圈绝缘3—电枢导体4—层间绝缘5—槽绝缘6—槽底绝缘

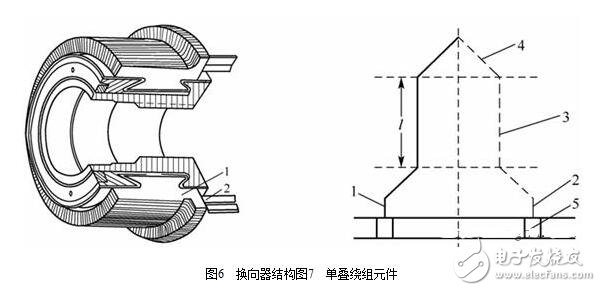

　　片的紧固通常如图3.10所示，换向片的下部做成鸽尾形，两端用钢制V形套筒和V形云母环固定，再用螺母锁紧。

　　（4）转轴

　　转轴起转子旋转的支撑作用，需有一定的机械强度和刚度，一般用圆钢加工而成。
