具有HART接口的完整4mA至20mA环路供电现场仪器

MOSFET的额定电平值。额外的MOSFET对 HART通信无影响。

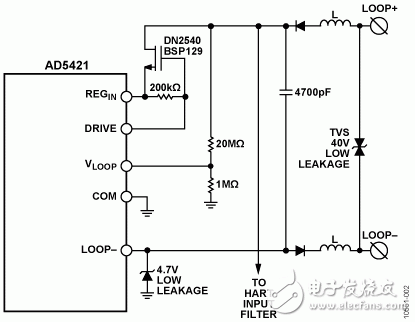

　　图2. MOSEFT连接至AD5421环路电源

　　本电路中， AD5700与3.8664 MHz晶振共同使用，形成具有最低功耗的配置。作为替代方案， AD5700-1可配合0.5 %精度的集成式内部振荡器使用。与晶体振荡器相比，内部振荡器最多可提升225 μA调制解调器电源电流，但因为无需使用外部晶体，因此该方案同时节省了成本，降低了所需的电路板面积。

　　对于非环路供电的应用，则 AD5410， AD5420， AD5422或AD5755 是针对4 mA至20 mA DAC不错的选择。
