Xilinx可编程逻辑器件设计与开发(基础篇)连载27:Spartan
时钟管理模块。此模块自动根据以太网MAC 的速度(10Mb/s、100Mb/s 或1000Mb/s)和模式(GMII、MII、RGMII、SGMII 和1000BASE-X)配置正确的输出时钟。
设计中可以调用以太网MAC 的原语或者使用CoreGen 工具配置EMAC 参数来使用EMAC 模块。
5.1.10 PCIe 端点模块
PCIe2.0 标准对满足高性能、低功耗应用的需求非常关键,特别是在电信、服务器、高端视频市场。针对越来越多的PCIe 的应用,Virtex-6 FPGA 中嵌入了第二代的PCIe 内核,该集成的第二代PCIe 模块兼容PCI Express 2.0 标准,已经通过了1-8 通道配置的PCI-SIGPCI Express 2.0 版本兼容性与互操作性测试。

图5-42 Virtex-6 中集成的PCI-E 核
Vrtex-6 FPGA 内的PCI Express 模块实现了事务处理层、数据链路层和物理层功能,能够以最低的FPGA 逻辑利用率提供完整的PCI Express 端点和根端口功能。内部结构如图5-41 所示。
5.2 Virtex-6 LXT 型FPGA
Vitex-6 LXT 平台FPGA 的Virtex-6 LXT FPGA 针对逻辑优化,同时提供6.5Gbit/s GTX收发器、内置式PCIe 和三态以太网MAC。表5-15 为Virtex-6 LXT 器件列表。

表5-15 Virtex-6 LXT器件
5.3 Virtex-6 SXT型FPGA
Virtex-6 SXT面向DSP优化,DSP48E1 SLICE能实现超过 1000 GMACS的性能,可以高效地完成复杂的数字信号处理,同时提供 6.5Gbit/s GTX 收发器、内置式 PCIe 和三态以太网MAC。表5-16所示为Virtex-6 SXT器件列表。

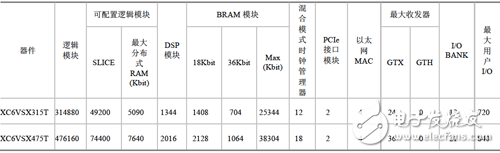

表5-16 Virtex-6 SXT器件
5.4 Virtex-6 HXT型FPGA
Virtex-6 HXT FPGA 针对那些需要超高速串行连接功能的应用进行了优化,通过 6.5Gbit/s GTX收发器和支持11Gbit/s以上的线路速率的GTH收发器提供了业内最高的串行带宽,从而实现了新一代分组和传输、交换机结构、视频开关和成像设备。表5-17所示为Virtex-6 HXT器件列表。

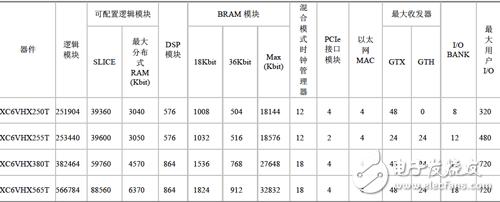

表5-17 Virtex-6 HXT器件
Virtex-6 HXT器件的主要特性介绍如下。
(1) 实现了最高的串行带宽。
带宽最高的FPGA提供了低风险方法,能够迅速为面向网络、电信和成像行业中的桥接、转换与群集的、功能强大的40Gbit/s和100Gbit/s应用进行原型开发和生产。
面向100GE MAC和100GE-Interlaken桥接的单FPGA解决方案。
面向40Gbit/s发射机应答器/复用转发器的单FPGA解决方案。
利用FEC有效实现100Gbit/s发射机应答器/复用转发器。
实现高级功能集成,如分组处理、加密和流量管理。
GTH多速率收发器多达24个,支持11Gbit/s以上的线路速率,用于连至×10Gbit/s、40Gbit/s和100Gbit/s网络。
GTX多速率收发器多达48个,支持高达6.5Gbit/s的线路速率,实现了到早期ASIC、ASSP和背板的可靠接口。
(2) 新型GTH收发器支持11Gbit/s以上的线速率。
利用支持9.953Gbit/s~11.18Gbit/s线路速率的收发器构建高效的,到×10Gbit/s、40Gbit/s和100Gbit/s以太网网络的链路。
单个Virtex-6 HXT FPGA内的GTH收发器多达24个。
低功耗:220mW(典型值),在10.3125Gbit/s时。
利用内置式Tx预加重、Rx线性均衡和Rx DFE实现芯片—芯片、芯片—光纤和10Gbit/s背板应用所需的信号完整性。
用于实现简便易用性的复杂自适应均衡引擎。
保证符合常见标准的要求,如10/40/100Gbit/s以太网、OTU-/2/4、OC-192和SFP+。
集成式64B/66B和8B/10B编码支持。
简单而高度灵活的时钟控制结构,实现了多协议设计。
(3) 利用6.5Gbit/s GTX收发器实现低功耗串行连接功能。
利用支持150Mbit/s~6.5Gbit/s线路速率的收发器连至早期ASIC、ASSP和背板。
功耗降低了25%:在6.5Gbit/s下,功率低于150mW(典型值)。
单个Virtex-6 HXT FPGA内的GTX收发器多达48个。
高度灵活的时钟控制技术实现了独立Rx和Tx操作,能够有效地将某些应用的收发器数量加倍。
保证符合常见标准的要求,如10/40/100Gbit/s以太网、PCI Express、OC-48、XAUI、SRIO和HD-SDI。
第二代集成式PCI Express模块和第三代三态以太网MAC模块可以轻松实现常见接口。
5.5 小结
Virtex-6 FPGA是基于Virtex-5结构的,采用了第三代的ASMBL架构,比前一代产品功耗降低达50%,成本降低达20%。本章详细介绍了Virtex-6系列器件的内部各模块及其架构,以期读者对Virtex-6系列FPGA有一个较深入的认识,并在此基础上,提高设计者的设计优化能力。
