高级微控制器总线结构完美解析

系统初始化为IDLE状态，此时没有传输操作，也没有选中任何从模块。

2） 当有传输要进行时，PSELx＝1，PENABLE＝0，系统进入SETUP状态，并只会在SETUP 状态停留一个周期。当PCLK的下一个上升沿时到来时，系统进入ENABLE 状态。

3） 系统进入ENABLE状态时，维持之前在SETUP 状态的PADDR、PSEL、PWRITE不变，并将PENABLE置为1。传输也只会在ENABLE状态维持一个周期，在经过SETUP与ENABLE状态之后就已完成。之后如果没有传输要进行，就进入IDLE状态等待；如果有连续的传输，则进入SETUP状态。

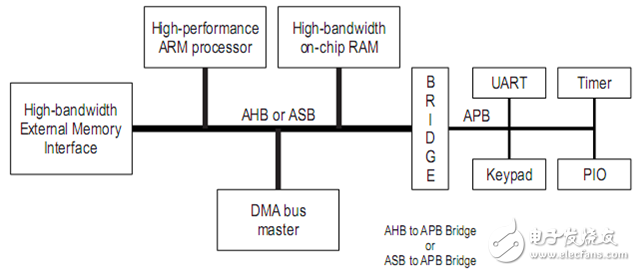

4 基于AMBA的片上系统

大多数挂在总线上的模块（包括处理器）只是单一属性的功能模块：主模块或者从模块。主模块是向从模块发出读写操作的模块，如CPU，DSP等；从模块是接受命令并做出反应的模块，如片上的RAM，AHB／APB 桥等。另外，还有一些模块同时具有两种属性，例如直接存储器存取（DMA）在被编程时是从模块，但在系统读传输数据时必须是主模块。

如果总线上存在多个主模块，就需要仲裁器来决定如何控制各种主模块对总线的访问。虽然仲裁规范是AMBA总线规范中的一部分，但具体使用的算法由RTL设计工程师决定，其中两个最常用的算法是固定优先级算法和循环制算法。AHB总线上最多可以有16个主模块和任意多个从模块，如果主模块数目大于16，则需再加一层结构（具体参阅ARM公司推出的Multi-layer AHB规范）。

APB 桥既是APB总线上唯一的主模块，也是AHB系统总线上的从模块。其主要功能是锁存来自AHB系统总线的地址、数据和控制信号，并提供二级译码以产生APB外围设备的选择信号，从而实现AHB协议到APB协议的转换。
