DRAM/NAND都是啥？科普内存和硬盘的区别

小为8bit，简称一个字节（Byte），于存储而言1个字节才算基本的单位，所以文件的存储就以Byte为最小单位。不过无论是DRAM还是NAND由于对接的计算机甚至是非计算机设备，其产品的存储单位属性并不一定是Byte，所以依然为bit标注。

　　另外在数据流，例如网络带宽、USB带宽、PCI-E带宽，我们又会发现以b为单位，这是因为对于数据传输而言，都是以通道流形式，就像上面的例子一样一次只能放行一个家庭。而在数据传输过程中为了确保数据的安全还会加入一些校验数据在其中例如USB 3.0就采用了8b/10b的编码方式（每传输8bit数据就需要加入2bit校验数据），这个时候如果再使用Byte作为单位显然乱了章法，不合时宜。

　　SLC、MLC、TLC NAND的区别

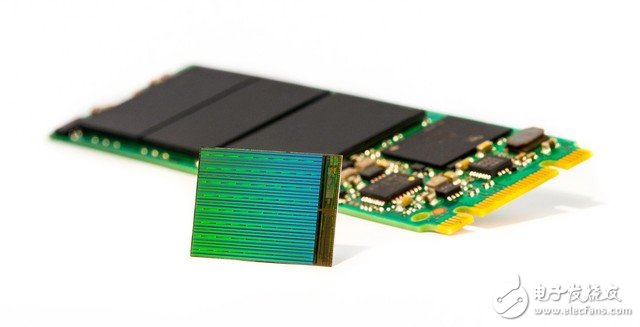

　　对于基于NAND存储技术的设备而言，无论是U盘还是SSD，甚至是SD卡，都会涉及到一个问题成本，于是产品设计从SLC转变到MLC，再到TLC，甚至QLC也将在后续问世，那么SLC、MLC、TLC究竟对用户有什么影响呢？

　　SLC--SLC英文全称（Single Level Cell——SLC）即单层式储存

　　SLC技术特点是在浮置闸极与源极之中的氧化薄膜更薄，在写入数据时通过对浮置闸极的电荷加电压，然后透过源极，即可将所储存的电荷消除，通过这样的方式，便可储存1个信息单元，这种技术能提供快速的程序编程与读取，不过此技术受限于Silicon efficiency的问题，必须要由较先进的流程强化技术（Process enhancements），才能向上提升SLC制程技术。

　　MLC--MLC英文全称（Multi Level Cell——MLC）即多层式储存

　　英特尔（Intel）在1997年9月最先开发成功MLC，其作用是将两个单位的信息存入一个Floating

　　Gate（闪存存储单元中存放电荷的部分），然后利用不同电位（Level）的电荷，通过内存储存的电压控制精准读写。MLC通过使用大量的电压等级，每 个单元储存两位数据，数据密度比较大。SLC架构是0和1两个值，而MLC架构可以一次储存4个以上的值，因此，MLC架构可以有比较好的储存密度。

　　TLC--TLC英文全称（Trinary-Level Cell）即三层式储存

　　TLC即3bit per cell，每个单元可以存放比MLC多1/2的数据，共八个充电值，所需访问时间更长，因此传输速度更慢。TLC优势价格便宜，每百万字节生产成本是最低的，但是寿命短，只有约1000次擦写寿命。

　　正如上面的介绍，从SLC到MLC再到TLC，cell对于电压的精确控制更高，这直接导致TLC的寿命下降到只有1000次PE，而对应的SLC和MLC分别为10000+和3000，相对来说TLC的耐久度显著下降。TLC的另外一个劣势就是数据的读写效率，在SLC时代，1个cell一次只需要读取/写入1个bit，到MLC时代每次需要读取/写入2bit，而到TLC时代则上升到3bit，很显然其性能受到电压控制的程序复杂度会变慢，当然由于工艺和主控的不断升级，目前TLC已经可以追平MLC产品。不过TLC耐久的硬伤短时间内并无法得到有效解决，当然TLC的耐久可以通过存储设备的容量加大而均衡磨损，变相演唱了产品的使用寿命。
