TCR+TSF混合无功补偿应用方案设计

时间:02-03 来源:互联网 点击:

检测电路将电压采样信号整形成方波,送到TMS320F2812($16.0312)的捕获引脚CAP1,捕获单元1对方波的上升沿进行捕获,通过测量两次跳变的时间间隔即可获得信号周期T,从而得到信号频率。设采样点数为N,可得采样间隔,以Ts作为下一周期的采样间隔,完成跟踪采样。此外,将信号进行128倍频形成的高频脉冲列作为ADC启动信号,以使得采样数据更为精确。图3所示是过零检测电路。

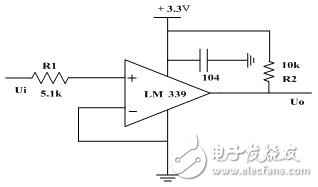

  图3 过零检测电路

  它实际上是一个由LM339($0.0760)组成的电压比较器,当供电电压为3.3V时能输出0~3.3V的同步方波,该方波连接DSP的CAP1引脚,经捕捉模块1处理可实现对电网电压频率的实时跟踪。通过对128个采样点的计算比较,找出其中的最大值点,即为系统信号峰值点,在峰值点投切适当组态的TSF支路。每过一个基频周期在峰值点投切时,再根据电网电压频率值对峰值点进行修正,这样可以保证投切峰值点和电网电压一直保持同步。

  本文对TCR+TSF型混合无功补偿及滤波方案的结构、工作原理和控制系统做了介绍,TCR+TSF同时具有 TCR和 TSF的优点,能够有效地实现无功补偿和谐波抑制的功能,解决电压波动和谐波电流大的问题,是一种比较理想的改善煤矿供电系统电能质量的方案。仿真结果表明,TCR+TSF型混合无功补偿及滤波方案能够满足矿井提升机的无功需求,有效抑制谐波,提高了电网功率因数,在煤矿供电系统中有广阔的应用前景。
