PCB设计中，必须考虑导线的特性阻抗和器件或信号所要求的特性阻抗是否一致，是否匹配。这就涉及到两个概念：阻抗控制与阻抗匹配，本文重点讨论阻抗控制和叠层设计的问题。

　　阻抗控制

　　阻抗控制（eImpedance Controling），线路板中的导体中会有各种信号的传递，为提高其传输速率而必须提高其频率，线路本身若因蚀刻，叠层厚度，导线宽度等不同因素，将会造成阻抗值得变化，使其信号失真。故在高速线路板上的导体，其阻抗值应控制在某一范围之内，称为"阻抗控制"。

　　PCB 迹线的阻抗将由其感应和电容性电感、电阻和电导系数确定。影响PCB走线的阻抗的因素主要有： 铜线的宽度、铜线的厚度、介质的介电常数、介质的厚度、焊盘的厚度、地线的路径、走线周边的走线等。PCB 阻抗的范围是 25 至120 欧姆。

　　在实际情况下，PCB 传输线路通常由一个导线迹线、一个或多个参考层和绝缘材质组成。迹线和板层构成了控制阻抗。PCB 将常常采用多层结构，并且控制阻抗也可以采用各种方式来构建。但是，无论使用什么方式，阻抗值都将由其物理结构和绝缘材料的电子特性决定：

　　· 信号迹线的宽度和厚度

　　· 迹线两侧的内核或预填材质的高度

　　· 迹线和板层的配置

　　· 内核和预填材质的绝缘常数

　　PCB传输线主要有两种形式：微带线（Microstrip）与带状线（Stripline）。

　　微带线（Microstrip）：

　　微带线是一根带状导线，指只有一边存在参考平面的传输线，顶部和侧边都曝置于空气中（也可上敷涂覆层），位于绝缘常数 Er 线路板的表面之上，以电源或接地层为参考。如下图所示：

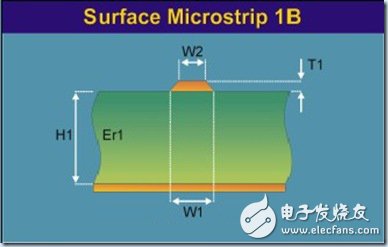

　　注意：在实际的PCB制造中，板厂通常会在PCB板的表面涂覆一层绿油，因此在实际的阻抗计算中，通常对于表面微带线采用下图所示的模型进行计算：

　　带状线（Stripline）：

　　带状线是置于两个参考平面之间的带状导线，如下图所示，H1和H2代表的电介质的介电常数可以不同。

　　上述两个例子只是微带线和带状线的一个典型示范，具体的微带线和带状线有很多种，如覆膜微带线等，都是跟具体的PCB的叠层结构相关。

　　用于计算特性阻抗的等式需要复杂的数学计算，通常使用场求解方法，其中包括边界元素分析在内，因此使用专门的阻抗计算软件SI9000，我们所需做的就是控制特性阻抗的参数：

　　绝缘层的介电常数Er、走线宽度W1、W2（梯形）、走线厚度T和绝缘层厚度H。

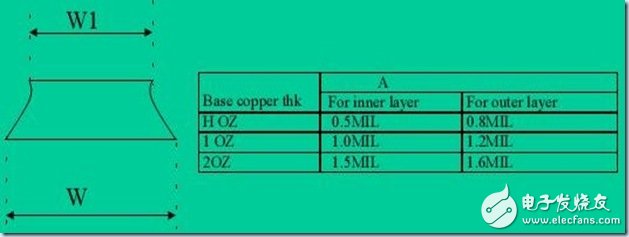

　　对于W1、W2的说明：

　　此处的W=W1，W1=W2.

　　规则：W1=W-A

　　W—-设计线宽

　　A—–Etch loss （见上表）

　　走线上下宽度不一致的原因是：PCB板制造过程中是从上到下而腐蚀，因此腐蚀出来的线呈梯形。

　　三、高速DSP系统PCB板的可靠性设计

　　针对在高速DSP系统中PCB板可靠性设计应注意的若干问题。

　　电源设计

　　高速DSP系统PCB板设计首先需要考虑的是电源设计问题。在电源设计中，通常采用以下方法来解决信号完整性问题。

　　考虑电源和地的去耦

　　随着DSP工作频率的提高，DSP和其他IC元器件趋向小型化、封装密集化，通常电路设计时考虑采用多层板，建议电源和地都可以用专门的一层，且对于多种电源，例如DSP的I/O电源电压和内核电源电压不同，可以用两个不同的电源层，若考虑多层板的加工费用高，可以把接线较多或者相对关键的电源用专门的一层，其他电源可以和信号线一样布线，但要注意线的宽度要足够。

　　无论电路板是否有专门的地层和电源层，都必须在电源和地之间加一定的并且分布合理的电容。为了节省空间，减少通孔数，建议多使用贴片电容。可把贴片电容放在PCB板背面即焊接面，贴片电容到通孔用宽线连接并通过通孔与电源、地层相连。

　　考虑电源分布的布线规则

　　分开模拟和数字电源层

　　高速高精度模拟元件对数字信号很敏感。例如，放大器会放大开关噪声，使之接近脉冲信号，所以在板上模拟和数字部分，电源层一般是要求分开的。

　　隔离敏感信号

　　有些敏感信号（如高频时钟） 对噪声干扰特别敏感，对它们要采取高等级隔离措施。高频时钟（20MHz以上的时钟，或翻转时间小于5ns的时钟）必须有地线护送，时钟线宽至少10mil，护送地线线宽至少20mil，高频信号线的保护地线两端必须由过孔与地层良好接触，而且每5cm 打过孔与地层连接;时钟发送侧必须串接一个22Ω～220Ω的阻尼电阻。可避免由这些线带来的信号噪声所产生的干扰。

　　软、硬件抗干扰设计

一般高速DSP应用系统PCB板都是由用户根据系统的具体要求而设计的，由于设计能力、实验室条件有限，如不采取完善、可
