用于4G-LTE频段噪声测试和互调测试的滤波器组件
波器,同时,放大器需要产生3.5dB以上的增益,来抵消隔离器和耦合器带来的损耗。被测器件的回损越大,设备的动态范围就越受限。

案例2:
在图2中,放大器通过两个带通滤波器产生大约75dB的隔离。被测器件连接低无源互调负载,三阶互调产物可以通过接收滤波器在频谱分析仪上读取。系统可以通过一个载波固定,另一个载波扫频,来获取更多的数据点。在系统定期校准中,将三工器的公共端口接上负载,通过接收滤波器来测量三阶互调,从而校验系统的基准水平。建议使用低无源互调的连接器来保护需要频繁连接的射频端口,因为多次连接可能产生更多的无源互调问题。并且建议在公共端口使用DIN(7/16)连接器,从而实现更好的耐用性和更低的表面电流。其余三个连接头不是特别关键,它们并不影响设备的无源互调水平,因为输入的两个大载波不会同时出现。

案例3:
在图3中,通过将信号分别从被测器件的两端注入,可以进行三阶互调的传输测试或者反射测试。Tx1代表了来自发射频段的大信号,Tx2代表了任何可与Tx1混合并在接收频段产生无源互调产物的信号,如在二阶情况下,IM=Tx1-Tx2。

案例4:

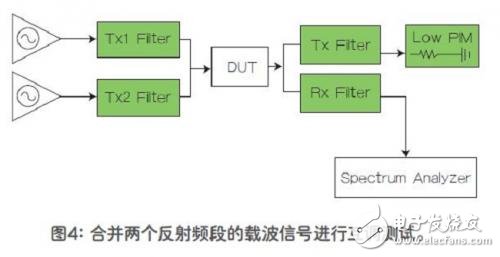

双工器的输出覆盖了整个下行和上行频段。这个系统(图4)仅当无源互调产物落在接收频段时才能采用。

案例5:
图5B描述了一个在接收频段使用4端口器件的无源互调测量系统,图5A解释了滤波器框图。三工器允许两个或多个载波相结合,其中一个载波在发射频段生成,另一个是阻塞信号,其频率可以是从DC到2.5倍中心频点(Fo)的任何频率。这个2.5倍的限定是由带阻滤波器的特性决定的。

案例6:
如图6所示,带阻滤波器的远端通带必须延伸,从而能够通过频率更高的阻塞信号。为了克服带阻滤波器的远端通带的陷落,我们引入了一个可通过更高频率的阻塞信号的新双工器。这个双工器由一个低通(LP)滤波器和一个或多个带通(BP)滤波器构成。其中低通滤波器的截止频率低于中心频点的2.5倍,一个或多个带通滤波器用来通过频率更高的阻塞信号。例如,对LTE8频段,上行频段是手持设备的发射频段:从925MHz到960MHz;相关的阻塞频段是45M带宽:从880MHz到915MHz、1805MHz到1875MHz,以及2685MHz到2790MHz。在测试手持设备产生的落在接收频段的互调产物中,一个信号在发射频段生成,第二个信号是阻塞信号。对于覆盖880MHz~960MHz的带阻滤波器来说,大约2200MHz是远端通带的极限。众多文献有介绍关于扩展远端通带的各种技术,但没有发现有适用于低无源互调设计的方案。低通-带通双工器的引进使得低通滤波器(LPF)的截止频率在2000MHz上下,带通滤波器(BPF)通过2685MHz~2790MHz之间的信号;也可以再引进一个高通滤波器(HPF)取代带通滤波器,使得阻塞信号的频率提升至12.75GHz。信号发生器产生的阻塞信号通过一个"非反射"的开关,从而在传输模式和反射模式下测试无源互调产物。
