创意制作:LED汽车表情仪DIY制作

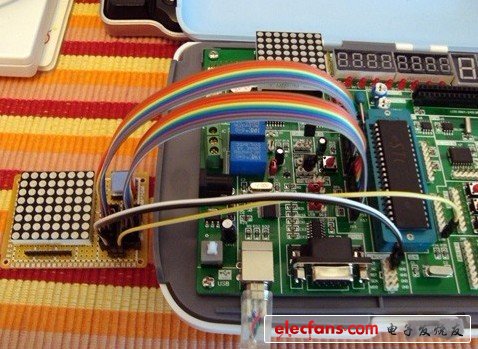

子上了，没法拆下来，只能硬着头皮焊了。)6 连上开发板，为单片机烧录程序，调试

　　● 如果你烧录我的hex文件，你可以省略调试步骤，直接烧录就可以了。● 如果你没有51开发板，没关系，淘宝上买一条USB转232线，接上原件清单里的这个最小系统，使用STC公司官方的烧录程序就可以直接烧录了。由于仿真软件里的原件电气性能都是无穷强大的(不会击穿，没有漏洞电压，低电平是绝对的0，高电平是标准的3.3或5V)，所以在实际应用的时候，需要计算LED的压降，加一些外围元件。另外调试的时候还可能发现其它问题，然后，修BUG吧。

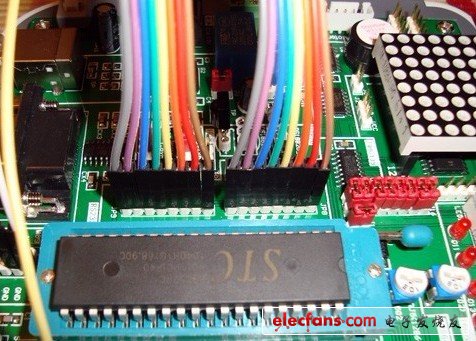

　　● 调试连接杜邦线的时候，推荐使用 棕1红2橙3黄4绿5蓝6紫7灰8白9黑0 的顺序接线，这样方便查看。色环电阻电感也是按这个色码顺序排列的。

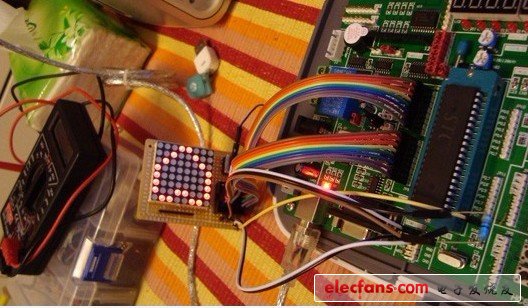

　　 ● 程序烧录后会自动执行，看，漂亮的图显示出来了。调试后我发现电源上要串一个40欧的电阻进行压降，下图右下角一个蓝色的电阻，是42欧。原理图里我已经补上啦。7 把单片机从开发板上拿上来，插在小系统上，完成

　　● 板子上多了一个42欧的电阻，原料清单里有，上面的图片里都没有。

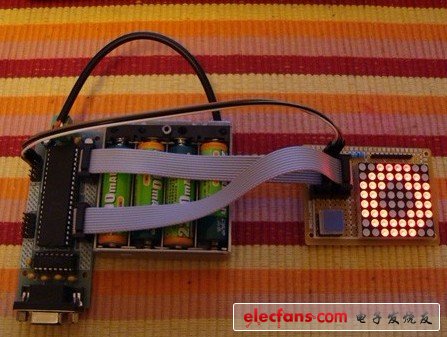

　　完成啦!
