ision Standards Committee，简称NTSC）基于CIE1931色度图制定的NTSC标准，此标准也是目前国内常用的标准。

　　2）ITU-R BT.709标准：国际无线电咨询委员会（CCIR）于1988年制定的标准，用于高清晰度电视（HDTV）演播室的电视制作。

　　3）sRGB标准：1996年，国际电工委员会IEC制定的关于数字影像的色域标准，此标准主要应用在数码图像采集设备上，在显示器上没有全面普及。

　　4）Adobe RGB标准：1998年Adobe公司提出的、拥有比sRGB更为宽广的色彩空间，一般用于印刷出版、图片处理等领域。

　　5）ITU-R BT.1361标准：国际电信联盟无线电通信组（ITU-R）于1988年制定的基于Pointer色域的宽色域标准。

　　6）xvYCC标准：经国际电工委员会（IEC）认可并于2006年1月作为国际标准发布的最新一代光色域标准，其色彩范围不仅大大超越NTSC色域范围，更可以达到sRGB色域的两倍，此规格可以定义所有肉眼能见的颜色。

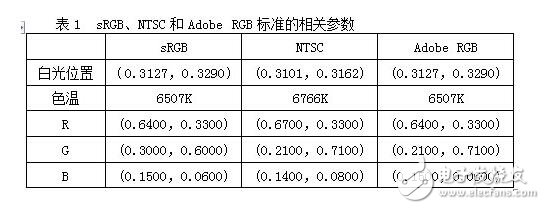

　　以上几个色域标准中通用的标准主要为：sRGB、NTSC和Adobe RGB，各自的白光位置、色温以及RGB基色的坐标见表1：

　　在本文中，我们所说的色域都是NTSC标准下的色域，简称NTSC色域。

　　结合色域覆盖率的概念，可以推出NTSC色域就是某一RGB三基色坐标组成的三角形区域与NTSC标准RGB三个色坐标组成的三角形区域的比值（示意图如图2），比值越高，色彩的表现力越好。

　　背光源从CCFL到LED的发展表明人们对系统所能表现的颜色范围要求越来越高，故未来高色域必将成为LCD电视发展的趋势。

　　2.4 影响色域覆盖率的因素

　　结合2.2中LCD的构造与显像原理可知，在LCD电视中，背光源的光线经过CF后才能得到RGB三种基色的光。同时， 2.3中内容已知NTSC色域就是某一RGB三基色坐标组成的三角形区域与NTSC标准RGB三个色坐标组成的三角形区域的比值。所以影响色域覆盖率的关键因素是背光源（本文中以白光LED为主）、CF、标准RGB三个色坐标，其中NTSC标准下，标准的RGB三个色坐标已知。

　　2.4. 1白光LED的介绍

　　白光LED是由芯片、支架、荧光粉、胶水等物料封装而成的器件，其发光光谱可以用一条连续的RGB曲线形象地描述。在实际的应用中，白光LED一般有以下两种实现方式：

　　1） 蓝光芯片（ B）+黄色荧光粉（Y）;

　　2） 蓝光芯片（B）+绿色荧光粉（G）+红色荧光粉（R）;

　　2.4.2 CF的介绍

　　CF的构造

　　文章2.2.1中已经了解到白光经过LCD中的滤光片（其在LCD中的位置如图1）后对应滤光片颜色的光线将被传出，说明CF具有能够将某一白光分离成R、G、B三色光的功能。

　　CF实际由R、G、B三种滤光片组成（其平面图如3示，剖面图如4示），只有与滤光片光谱相近的光才能更好的透过滤光片，当某一光谱经过CF的R、G、B滤光片后会得到一个新的光谱（此转化示意图见图5），将此光谱按R、G、B进行分解则得到3个独立的R、G、B光谱。

　　LED白光经过CF后得到另一个新的白光光谱，此新的白光实际是由3个独立R、G、B光谱构成，详细的过程如下图：

　　CF理论解析

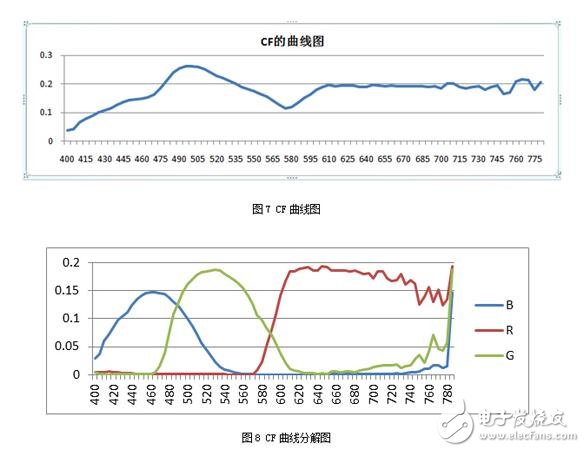

　　1、某个CF模型的特征可以用一条曲线形象的表示（图7），该曲线实际是由R、G、B三个单一的曲线组合而成（图8），每个曲线的含义可以简单的理解如下：

　　曲线——峰值在650nm附近，波段分布为570-780nm，表示570-780nm波段的光均可以通过，其它波段则会被过滤掉，同时，在可以通过的570-780nm波段中，又因为波长的差异导致其能通过的能量强度占比也不同。

　　曲线——峰值在530nm附近，波段分布为465-615nm，表示465-615nm波段的光均可以通过，其它波段则会被过滤掉;

　　曲线——峰值在460nm附近，波段分布为400-520nm，表示400-520nm波段的光均可以通过，其它波段则会被过滤掉;

　　2、不同厂家、不同型号的CF各有差异，现以国内常见的2款CF为例对其R、G、B的曲线进行对比分析。

　　经分析可知， A、B两款CF中R、G、B曲线的峰值、半波宽如下：

　　表2： A、B两款CF中的R、G、B曲线的峰值和半波宽

　　以上数据表明，虽然此两款类型CF的R、G、B参数大致相同，但细节仍存在差异，故在应用中需针对具体的CF型号以确定匹配的方案。

　　2.5 色域覆盖率的计算

　　说明：由2.4.2 CF的介绍中知LED白光经过CF后会得到3个单一的R、G、B光谱，再由这3个单一的R、G、B光谱混合成最终过CF后的白光。

\

　　3 色域覆盖率与荧光粉方案的选型分析

　　3.1 不同体系荧光粉的特点

　　以峰值波长、半波宽来进行区分，不同体系的LED荧光粉特点可以总结如下表3：

表3 各体系LED荧光粉的峰值
