什么是步进电机？步进电机的基本参数、结构及其原理，步进电机的特点特性

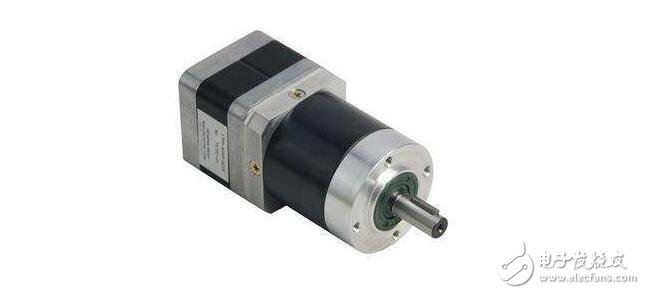

　　步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为"步距角"），它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差（精度为100%）的特点，广泛应用于各种开环控制。

　　现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。

　　永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度；

　　反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。

　　混合式步进电机是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。

　　步进电机的结构及其原理

　　步进电机是一种同步电机，其结构同其它电机一样，由定子和转子组成，定子为激磁场，其激磁磁场为脉冲式，即磁场以一定频率步进式旋转，转子则随磁场一步一步前进。步进电机主要有 反应式、电磁式、永磁式几种。下面以反应式步进电机为例，来讨论其工作原理：

　　步进电机由转子和定子两部分组成。转子和定子均由带齿的硅钢片叠成。定子上有绕组分为若干相，每相磁极上有极齿。当某相定子绕组通以直流电压激磁后，便吸引转子，使转子上的齿与该相定子的齿对齐，令转子转动一定的角度，依次向定子绕组轮流激磁，会使转子连续旋转。

　　步进电机的定子可以做成三、四、五、六相甚至于做成八相，各相绕组可在定子上径向排列，也可在定子的轴向上分段排列。

　　下面的FLASH为步进电机的工作原理动画演示，所选示例为单定子径向分相式反应步进电机的断面图。转子上有均匀分布的40个齿，没有绕组。A、B、C 三相定子每相两极，每极上有5个齿，与转子一样齿间夹角均为9°。如果A 相通电则转子齿与A 相极齿对齐，这时在B 相两极下定子齿与转子齿中心线并不对齐，而是转子齿中心线较定子齿中心线反时针方向落后1/3齿距，即3°。C 相下，转子齿超前6°。因此，当通电状态由A 相变为B 相时，转子顺时针方向转过3°，C 相通电再转3°。步距角为

　　双拍通电激磁，即按A-AB-B-BC-C-CA-A……的顺序通电激磁，则步距角为

　　一般而言

　　式中：m——绕组相数；

　　z——转子齿数，单拍通电kp＝1，双拍通电kp＝2。如果按上述相反的方向通电，则步进电机将反时针方向旋转。

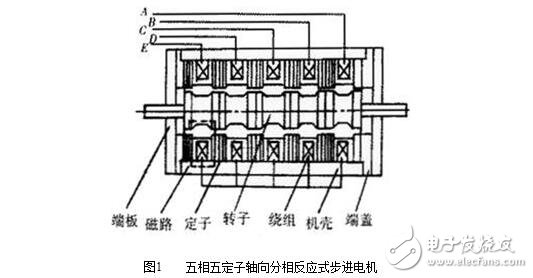

　　图1所示为五相五定子轴向分相反应式步进电机。定子和转子都分为5段，呈轴向布置。其上均有16个齿，故齿距为22.5°，各相定子彼此径向错开1/5个齿的齿距（也可以由五段转子彼此径向错开1/5齿距）。如果按A-B-C-D-E-A……的五相五拍通电，步距角为

　　如果按AB-ABC-BC-BCD-CD-CDE-DE-DEA-EA-EAB-AB……的十拍通电，则步距角为2.25°。

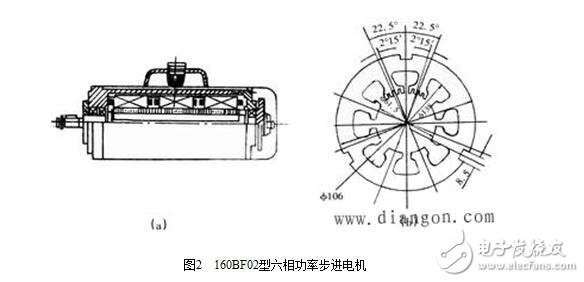

　　图2（a）为160BF02型六相功率步进电机，电机的转子有40个齿，不分段由硅钢片叠成。步距角可以是1.5°或0.75°。电机的定子如图（b）所示由硅钢片叠成分为三段，每段有8个磁极，单数极属于同一相，双数极属于另一相，极齿的齿夹角也是360°/40＝9°，每段上的两相磁极的极齿彼此便错开4.5°。三段定子装入机壳内时，三段上的记号槽相互径向错开120°，因而三段上三个均布键槽对齐，在键槽中用键固定。这样装配后，段与段之间的极齿便错开1.5°，如果第一段的两相为A、D相，则第二段为B、E相，第三段为C、F相。功率步进电机的输出转矩大，绕组上的电流大。结构上采用径向与轴向分相相结合的形式，径向尺寸小，惯性小，散热好，而且没有磁漏。

　　步进电机的基本参数

　　电机固有步距角：

它表示控制系统每发一个步进脉冲信号，电机所转动的角度。电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动
