触摸屏控制易能变频器方案

　　系统要求

　　通过一台昆仑通态的触摸屏同时控制三台易能EDS1000系列变频器，要求触摸屏画面上可以控制每台变频器的正转/反转/点动/停止，改变频率，显示运行频率，输出电压，电机转速；

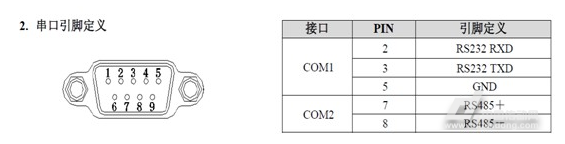

　　MCGS TPC7062KD触摸屏的COM2支持标准MODBUS RTU协议，其端口引脚的定义如下：

　　触摸屏与变频器接线

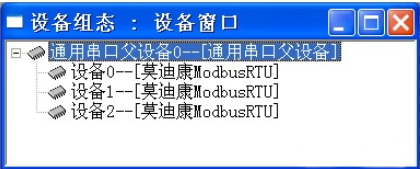

　　触摸屏设置，选择通用串口，建立三个MDBUS RTU子站；

　　参数设置

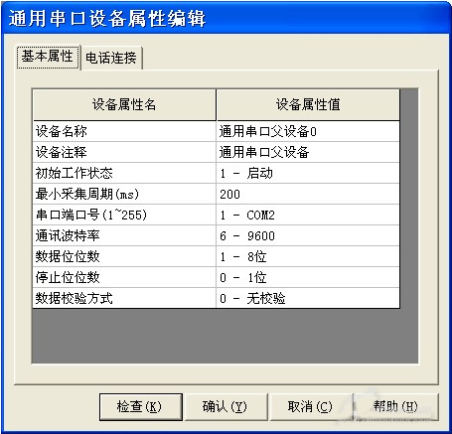

　　设置通用串口，波特率9600，1-8-1，无校验，此参数要与变频器的通讯参数一致；

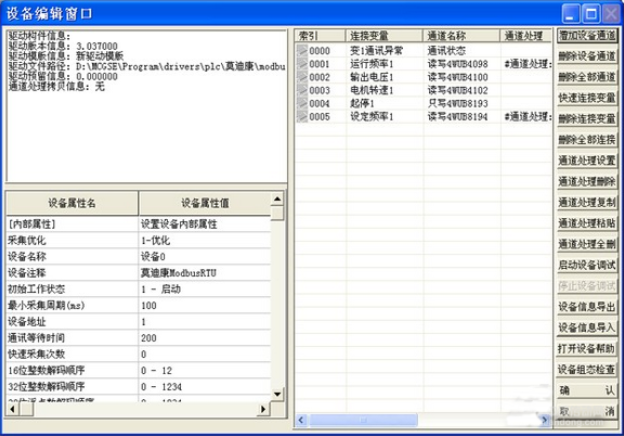

　　设备编辑窗口中"设备地址"=变频器通讯地址，添加要控制和监控的变量到"连接变量"；

　　触摸屏监控画面；

　　变频器参数设置：

　　预先设置变频器以下参数：

　　F0.00=3 //串行口给定

　　F0.02=3 //串行口运行命令控制

　　F2.14=03 //波特率9600，1-8-1，无校验

　　F2.15=01 //变频器地址1/2/3

　　变频器的控制命令和状态通信地址如下：
