浅谈家庭屋顶分布式光伏设计与施工

量顺着墙面，弯曲半径不宜过大，采用肉眼看不到的方式敷设，做到整齐美观。

　　阵列的防雷接地可以使用热镀锌扁钢和屋面的避雷带通过焊接进行连接，焊接处需要做好防腐防锈处理，如果没有避雷带，一般采用垂直接地极，即用一根2.5 米的圆钢垂直打入土壤中，使用接地摇表测试接地电阻是否达到小于等于4欧姆的要求，如果不能满足，还需要再增加一根直到满足要求为止。

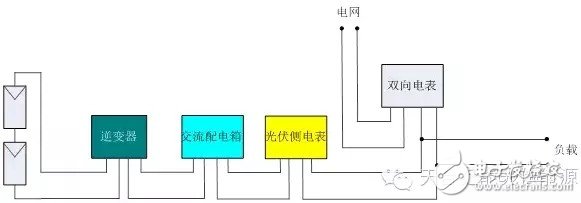

　　项目施工完成后需要等供电局并网接入，其中电表的接线方法根据不同地区也有两种方法，第一种接法如图11，因为很多家庭用户不会看逆变器，所以需要在交流配电箱输出端装一块计量光伏发电电量的电表。原用户电表改成双向电表，光伏侧电表的出线端接到该双向电表的出线端，用于显示用户自己用电和卖到电网的电量，多余的电反转计量。

　　图11 电表接法1

　　图12 电表接法2

　　3、小结

　　本文初步介绍了SketshUp在家庭分布式屋顶设计的应用，并探讨了家庭分布式屋顶的支架与屋面的固定安装方法和瓦面支架安装施工过程等内容，和中大型分布式比较，家庭分布式的设计和施工比较灵活，施工重点在与支架的安装，而且支架设计方案也有很多种，需要我们对目前市面上的支架都要非常了解，根据现场的情况选择最优的设计，本文内容写的较为简单，后续我们再详细展开为大家介绍。
