PSTN实现智能路灯控制器

器进行电压、电流数据采集，并把该数据存储到上位机中。随即抽检通过微机键盘或鼠标操作可随时检测各个下位机控制器的运行数据，并能通过指令改变下位机控制器的运行状态。MODEM通信接口电路设计如图9 所示。从图中可知，RS-232 的接收端与连MODEM的DB9 的第2 脚相连，发送端与DB9 的第3脚相连，实现"三线式"远程通信。在MODEM的接口电路设计中，为了防止MODEM可能无法挂机而无法响应微处理器传来的复位命令。引入MODEM电源控制电路，当下位机每次响应呼叫并正确发送数据后，由程序控制MODEM端口改变9012 三极管的状态，完成MODEM的阴阳极同时开关控制。由于调制解调器的供电功率一般在9W以下，因此采用OMROM G5V-2 小型继电器，该继电器可靠性高，工作电压为5V，与单片机系统接口简单。

　　3 系统软件设计

　　在编写系统软件时， 应当对整个软件流程进行清晰的描述， 以便在进行程序编写时有很明晰的框架接口，以使得软件编程高效化， 维护规范化， 以及最大化的可扩展性。对于本系统的软件的被控对象有以下几个:

　　对于外部对象:1)时钟电路;2)外部中断;3)AD 芯片转换处理;4)显示与键盘操作。对于内部操作:1)串行口通信事务的处理;2)输出电路的处理。

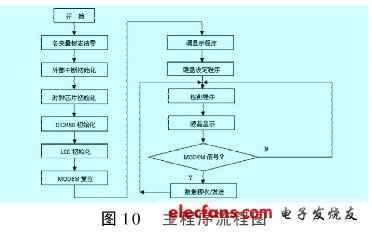

　　对受控对象进行分析， 就可以划分出两类基本流程，一种是可预测的基本事务流程:从上电开始的初始化→时钟数据读取→对基本事务的处理→显示处理→循环等待外部中断。第二种是不可预测的中断事务处理:1)来自于键盘的中断事务;2)来自于串行口的中断事务;对于中断事务的处理是不具有完全可预测的但是应当是有规律并且是完全可控的。在基本事务流程中，中断事务的处理所占的CPU 时间应当是很少的一个部分，并且各个中断之间的同时发生的概率不能太大。按照上述分析，利用KEILCX51 所开发智能路灯控制器的主程序流程如图10 所示。

　　4 结束语

　　智能路灯控制器使用方便，制造成本合理，维护较容易。在试验条件下， 对于智能路灯控制器的各项测试都得到了满意的结果， 为其进一步的推广与应用提供了有利参考。
