分析数据采集单元最新发展趋势

通过对最新的DAQ板进行分析不难看出，几乎所有产品都包含了某种形式上的同时采样(simultaneous sampling)，目的在于提高数据吞吐量。实现手法要么是使用一种由多路架构(通常被用于中到高通道数的数据采集设备)演变而来的同步采样保持(SSH)架构，要么使用多个DAC|0">

据Measurement Computing公司的Stevens介绍，在芯片制造商的主要推动下，DAQ板通过实现更高水平的功能集成，向客户提供了更高的性价比。"在转换器前沿，传统上要求用分立电路实现的信号调理功能(电桥激励、DAC平滑等)，现在有集成芯片可供选用，而且这些集成芯片可直接连接到传感器和现场电子线路。"他说。

Stevens接着说道："包括以太网Web服务器、USB、CAN和UART等在内，当代微处理器有丰富的外围接口。人们把这些高水平连接与不断改进的模拟功能块(如PGA、ADC和DAC，其中一些已逼近传统的14位到16位单片机的性能参数)集成在一起。"

"相同的价格，你却可以得到更多功能，"NI公司产品营销经理Charlie Stiernberg补充说，"例如，ADC在80和90年代要比现在昂贵得多，但是在单芯片中放入更多通道等ADC技术的最新进展，正在帮助把价格降下来。"

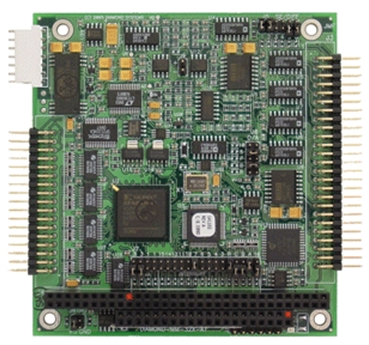

图3：Diamond系统公司具有自校准功能的DMM-32X-AT，工作温度范围为-40~+85℃。

采集板制造商也在帮助工程师们加快其DAQ系统的设定速度。Diamond系统公司推出了一款PC/104规格的嵌入式DAQ板DMM-32X-AT，带有先进的自校准功能。它包含32个A/D输入通道、16位分辨率、最大采样速率250kHz，可编程的输入信号范围，以及可由用户选择的输入配置(单端和差动)。

该板的24路数字I/O有逐比特(bit-by-bit)编程能力，和对-15mA/64mA增强型输出电流的缓存。板上可编程计数器/定时器电路包括一个用于A/D和D/A采样计数的32位计数器/定时器，及一个16位计数器/定时器。

DMM-32X-AT运行时的温度范围为-40~+85℃。它自带"通用驱动程序"软件，可以提供一个编程库来简化对各种板特性的控制，使编程者可以快速地开发出应用软件。

从事先进仪表软硬件开发的NI公司提供USB-6221和USB-6229采集板，这两块板带有免费的数据记录软件(data-logging software)，可帮助用户有效利用USB的即插即用功能，进而帮助缩短测量时间。这些板也可与NI公司的LabView Signal Express交互测量软件和TestStand测试管理软件进行接口。

作者：自由撰稿人：Spencer Chin
