基于S08MM128:医疗设备开发方案

吸收能力

-最多16 KBI引脚，极性可选

?封装选项

-81-MBGA 10mm×10mm

-80-LQFP 12mm×12mm

-64-LQFP 10mm×10mm

S08MM128应用

?工业

?仪器仪表

?医疗/保健

?血压计

?心率监测器

?脉搏血氧饱和度

?超声

?远程医疗系统

?住院机

?血糖监测（葡萄糖计）

?心电图（心电图）

?麻醉组监视器

?生命体征监测

?心脏除颤器

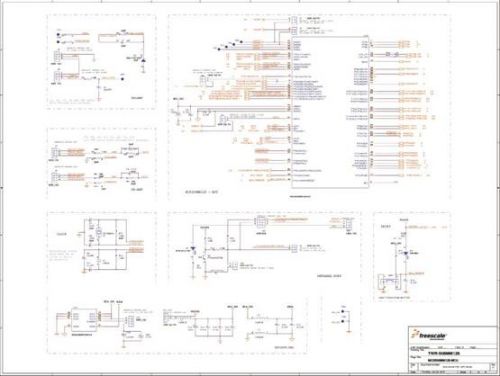

图4 TWR-S08MM128-KIT电路图（1）

TWR-S08MM128-KIT医疗设备开发工具

TWR- S08MM128- KIT是9S08MM128微控制器的，医疗为导向的开发工具。该套件是飞思卡尔Tower System的一部分，是一种模块，可重构开发平台，其打包的评估板，工具，和软件，可以使设计人员能够更快地向市场推出产品。该套件包括MED-EKG （这是一个医疗应用开发的心电图传感器）， 9S08MM微控制器模块（是一个独立的调试工具），也可以单独购买套件的一部分，产品型号TWR- S08MM128。

TWR-S08MM128-KIT主要特性

?飞思卡尔Tower系统兼容

?综合开放源代码BDM调试工具

?小外形（59mm×90mm）

?支持外部通信接口

?包括了标准化总线的功率调节电路

?外面的两个80针连接器，支持调试，或扩展到液晶显示模块RS232，RS485，CAN，USB

?开放连接器，用于MED-EKG开发板

?低功耗

TWR-S08MM128-KIT医疗设备开发工具包括：TWR - S08MM128 - 8位模块，具有 9S08MM128的功能；TWR- SER，串行模块，具有以太网，USB，RS232/485和CAN功能；TWR- ELEV - 两个升降板，以提供结构的完整性，通信接口，标准化总线的功率调节电路；必要的电缆；MED-EKG，心电图传感器，用Flexis MM系列开发医疗应用；交互式DVD，和实验教程，软件，培训和相关产品；快速使用开发工具包指南。
