基于S08MM128:医疗设备开发方案

时间:06-10 来源:3721RD 点击:

Freescale公司的 9S08MM128/64/32是Flexis 8位MCU,具有低功耗,USB连接和支持图像显示以及较好的测量精度。S08MM128工作电压2.4V时的CPU速率高达48MHz,支持多达33条中断/重置源,128kB双阵列闪存读/编/除功能,12kB RAM,并具有安全电路,防止未许可接入RAM和闪存,并有多种外设接口,主要用在工业、仪表、医疗/保健如血压计、心率监视器、血糖仪、ECG等。

9S08MM128/64/32的功能都集成在一个单一的8位微控制器上,它使得设备设计人员能够以较低的成本,开发功能齐全的产品。

9S08MM128/64/32非常适用于医疗应用,或其他需要相当数量的高精度模拟的应用,如仪器仪表和工业控制等。 9S08MM128/64/32是飞思卡尔公司Flexis系列微控制器的一员。

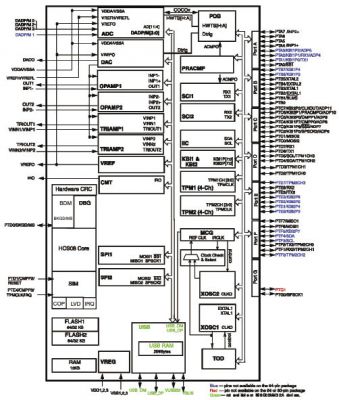

图1 MC9S08MM128系列方框图

S08MM128主要特性

? 8位HCS08中央处理器单元(CPU)

- 2.4 V以上的,最高为48 MHz的 CPU, 2.1 V以上的,40 MHz的 CPU和1.8 V以上20 MHz的CPU,温度范围为-40℃~105℃

- HCS08指令集,具有增加的

BGND指令

-支持多达33个中断/复位源

-整个工作电压和温度范围的,128k双阵列闪存 读取/编程/擦除

-12kB随机存取存储器(RAM)

-安全电路,以防止未经授权的RAM 和闪存访问

?省电模式

-两种超低功率停止模式。外设时钟使寄存器可以令未使用的模块禁用时 钟,以减少电流

-每天的时间(TOD)-超低功耗 1/4s 计数器,最高64s超时。

-外部振荡器超低功耗,可以用于停止模式,以提供精确的TOD时钟源。stop3模式的6μs典型唤醒时间

?时钟源选项

-振荡器(XOSC1)-循环控制皮尔斯振荡器;32.768kHz晶振,或陶瓷谐振器,专门用于TOD的操作。

-振荡器(XOSC2)-MCG参考高频

晶振输入,用于系统时钟和USB操作。

-多功能时钟发生器(MCG)- PLL和FLL精密微调的内部参考,允许温度和电压2%的偏差和0.2%的分辨率,支持从4 kHz~48 MHz的CPU频率。

?系统保护

-看门狗电脑运行正常(COP)复位看门狗电脑运行正常(COP)复位选项来运行专用的1 - kHz内部时钟源,或总线时钟。

-低电压检测复位或中断;可选择的触发点;单独的低电压警告并具有可选的中断;可选择的触发点

-带复位的非法操作码和非法地址检测

-每个阵列的Flash块保护,以防止意外的写入/擦除

-硬件CRC支持快速循环冗余检查

?开发支持

-单线后台调试接口

- 6个硬件断点(4电脑,1个地址和1个数据)断点功能的实时调试,内电路的调试过程中允许单个断点设置

-片上内电路仿真器(ICE)调试模块 包含3个比较器和9种触发模式

?外设

-遥控通讯的CMT载波调制定时器,载波发生器,调制器和专用红外的驱 动器,可用作输出比较定时器


图2 TWR-S08MM128-KIT外形图

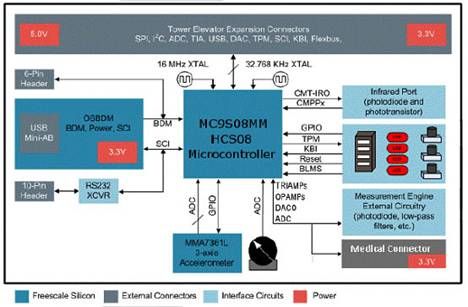

图3 TWR-S08MM128-KIT方框图

- I2C最大100 kbps,具有最大总线负载;多主机操作;可编程的从机地址;中断驱动的逐字节数据传输;支持广 播模式和11位寻址

- PRACMP,有可选中断的模拟比较 器,比较选项,用以可编程内部参考电压,在stop3模式下运行

- SCI,两个串行通信接口,具有可选的13位中断;在SCI1和SCI2 上具有连接RX输入至PRACMP输出的选项;TX,SCI1和SCI2上的高电流驱动; 从Rx边缘进行stop3唤醒

- SPI1,串行外设接口(SPI)64位 FIFO缓冲区;16位或8位数据传输;全双工或单线双向;双缓冲的发送和接收;主或从模式;MSB优先或 LSB优先转移

- SPI2,串行外设接口,全双工或单线双向;双缓冲的发送和接收;主或从模式;MSB优先或LSB优先转移

- TPM,两个4通道定时器/PWM模块;可选择的输入捕捉,输出比较,或每个通道上的,带缓冲边缘,或中心对齐PWM;外部时钟输入/脉冲累加器

- USB,支持USB全速设备配置。片上收发器和3.3V稳压器,有助节省系统成本,与USB2.0规格完 全兼容,可以控制,批量,中断和同步传输, MC9S08MM32A设备上不能使用

- ADC16,16位逐次逼近ADC,带有4个专用的差分通道和8个单端通道;范围比较功能;1.7 ℃的温度传感器,内部带隙参考通道;毫伏/ stop3模式运作;功能齐全的3.6V~1.8V;8通道选择和结果寄存器的可配置硬件触发

- PDB,可编程延迟块,与16位计数器和模量和预分频,以设置参考时钟(1分总线,2048分总线);ADC16模块的8触发输出,以序列完成中断来提供ADC采样序列的定期协调;背靠背模式和计时模式

- DAC,12位分辨率;16字数据缓冲区,可配置水印

-运算放大器,两个灵活的,可配置运算放大器,用于一般操作;低失 调及温度漂移

- TRIAMP,两个跨阻抗放大器,专用于转换电流输入为电压输入/输出

-最多47个GPIO,和2只仅输出 引脚和1个仅输入引脚

-基准电压输出(VREFO)

-专用红外输出引脚(IRO),高电流
